Bilder von Carbonkefü made by Bommelmaster

[diabolon]

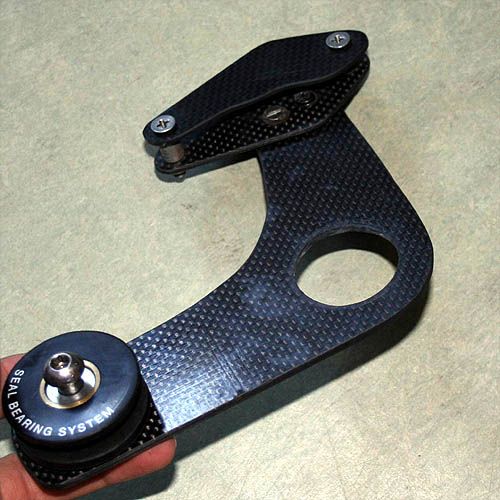

das erste bild sollte eigentlich nur zeigen, wie die ganzen scheiben und schräubchen zu verbauen sind. hier ist nochmal ein besseres. da sieht man recht gut, dass die carbonteile sauber gearbeitet sind.
test war heute supiiii, keine verwindungen und schleifgeräusche. ich denke mal, wenn man es einmal richtig eingestellt hat sollte für die nächste zeit ruhe sein, wenn man nicht gerade mal mit dem teil aufsetzt. ob es das aushält wird sich bald zeigen.
fazit: bis auf die montagefummelei einfach gut.



[reuber]

schaut schön aus.. und wer noch gewicht rausholen will hat auch ne gute basis!

muss jz endlich mal mit meiner anfangen..



[Paiza]

Kann man Carbon kleben, also zwei kleine Platten aufeinander??

Wenn man es kleben kann, wie heisst der Kleber??



[psyrus]

Kann man Carbon kleben, also zwei kleine Platten aufeinander??

Wenn man es kleben kann, wie heisst der Kleber??

ich würds mit polyester harz versuchen gut anrauhen und dann möglichst blasenfrei aufeinander laminieren



[xxFRESHxx]

polyester ist aber spröde und wird bei biegebelastung möglicherweise risse bekommen. sprich, die verglebung geht auf.
ich würde es mit einem 2-komponenten epoxykleber verkleben. UHU Plus Endfest wäre da z.B. eine möglichkeit



[theworldburns]

nach möglichkeit einfach erst garnicht mit so flickschusterei anfangen wie zusammenkleben dann hälts am besten



[Paiza]

nach möglichkeit einfach erst garnicht mit so flickschusterei anfangen wie zusammenkleben dann hälts am besten

Ok, dann zeig mir mal bitte 12mm dicke Carbon Platten Man könnte es sich vll selbst laminieren, da habe ich aber keine lust zu und auch keine Erfahrung mit!!!!



[KONA_pepe]

Verschrauben?
Bei meiner alten Carbon KeFü habe ich auch in 5mm Carbonplatten ohne Probleme ein Gewinde reinschneiden können un das Gewinde konnte die untere Führungsrolle halten.
Carbonschrauben bekommt man ja und so könnteste ohne zusätzliches Gewicht (Harz/Kleber) die Platten verbinden.
Mann muss das Gewinde nur langsam mit einem 3- Teiligen Gewindeschneidsatz schneiden dann klappt das prima. Maschinengewindebohrer zerfetzen dir das Carbon und die Gewindegänge werden stark beschädigt.



[4x_racer]

Computer Aided Design, ein computer zeichenprogramm sozusagen.

Woher hast du das Programm ??

mfg



[xxFRESHxx]

Woher hast du das Programm ??

mfg

studentenversion...



[4x_racer]

studentenversion...

Und Woher kann man die downloden ???

mfg



[xxFRESHxx]

kann man nicht einfach so downloaden, die vollversion kostet etwa 5000 EUR. die academic einzellizenz kostet glaub ich 150 EUR. ausser man bekommt die software von der FH oder uni gestellt.



[4x_racer]

kann man nicht einfach so downloaden, die vollversion kostet etwa 5000 EUR. die academic einzellizenz kostet glaub ich 150 EUR. ausser man bekommt die software von der FH oder uni gestellt.

Und gibt es änliche Zeichenprogramme zum zeichnen einer Kettenführung ??

mfg



[KONA_pepe]

Und gibt es änliche Zeichenprogramme zum zeichnen einer Kettenführung ??

mfg

Geb bei google CAD ein oder CAD programm usw. es gibt ein Haufen Programme zum zeichnen; auch weit günstigere. Falls du es nur für dich brauchst reicht wohl Paint aus



[4x_racer]

Und weis wer die genauen iscg Masse ??

mfg



[jasper]

kann man nicht einfach so downloaden, die vollversion kostet etwa 5000 EUR. die academic einzellizenz kostet glaub ich 150 EUR. ausser man bekommt die software von der FH oder uni gestellt.

nanü?
die autodesk sachen sind in der studentenversion alle komplett kostenlos, schau dir das doch mal an



[Cheeta]

Und weis wer die genauen iscg Masse ??

Google: ISCG +mtb

--> http://www.iscg.org/



[4x_racer]

Und wenn ich jetzt meine Kettenführung nach dem mass von iscg.org würde es dann auf den Commencal vip 4x rahmen passen weil da gibs ja iscg und iscg05 ???



[Cheeta]

http://www.iscg05.com/



[reuber]

Geb bei google CAD ein oder CAD programm usw. es gibt ein Haufen Programme zum zeichnen; auch weit günstigere. Falls du es nur für dich brauchst reicht wohl Paint aus

ich hab mir autocad als testverion bestellt...



[4x_racer]

Meine Kefü

http://www.downhill-board.com/attachment.php?attachmentid=22498&d=1199571429

95 Gramm aus 3 mm Carbon
Will mir aber Bald eine aus 5er oder 4er carbon bauen ......



[4X Element]

warum noch stärker ???

meine ist aus nur 2mm carbon und hält und hält und hält.
so ein bissel flex in der kettenführung ist ganz gut



[The Passenger]

Mit flexenden Kettenführungen hab ich keine gute Erfahrungen gesammelt..



[4X Element]

stimmt... nicht bei jeder ist flex gut, weil einige dann die kette verlieren.

kommt ganz auf den aufbau drauf an



[Cheeta]

Wollt ihr CFRP nicht als "Black Metal" einsetzen?
1. Flex in welcher Richtung?
2. Faserorientierung optimalisiert für diese Belastung?
