Bilder von Carbonkefü made by Bommelmaster

[trickn0l0gy]

jungs, super thread! danke für die vielen bilder, ich glaub ich schreib dem bommelmaster gleich mal, dass ich auch son ding brauche.



[4X Element]

aber ich denk der macht das nicht mehr



[Lore]

aber ich denk der macht das nicht mehr

ich wollts ned nochma tippen......



[4X Element]

hey lore.... und ich hatte zeit um es noch mal reinzutippen



[trickn0l0gy]

aha? nicht? also ich hab jetzt den ganzen thread hier gelesen, aber nix davon, dass er aufgehört hat? aber ok, vielleicht bietet sich ja ein anderer an? ich kann mit carbon und fräsen und son kram nicht wirklich umgehen. hab hier kein werkzeug für sowas. wer hätte bock und zeit mir gegen entlohnung was passendes zu basteln?



[BommelMaster]

hallo

ich bin seit 4 monaten im zivildienst tätig, bin nur noch am wochenende zuhause und bin da oft auch nicht scharf noch mords zu arbeiten. ich biete aber für ganz unerschrockene den service an, noch welche zu machen. nur mit ein bisschen aufpreis, ich hoffe ihr könnt mich verstehen. für 55 euro könnt ihr immer noch eine haben, versand ist dabei, röllchen nach absprache.



[4X Element]

so jetzt bastel ich mal mit... damit mein santa cruz auch unter 13kg wiegt (fully)

nächste woche kommt das schöne carbon

carbon schrauben sind schon bestellt

die zeichnung im catia steht schon




na mal guggen was da raus kommt.... ich halte euch auf dem laufenden



[xxFRESHxx]

die zeichnung im catia steht schon

zeig her



[4X Element]

nene ich zeiges euch wenn ich fertig bin... dauert ja nur 3 tag mit dem bauen, wenn überhaupt



[poo-cocktail]

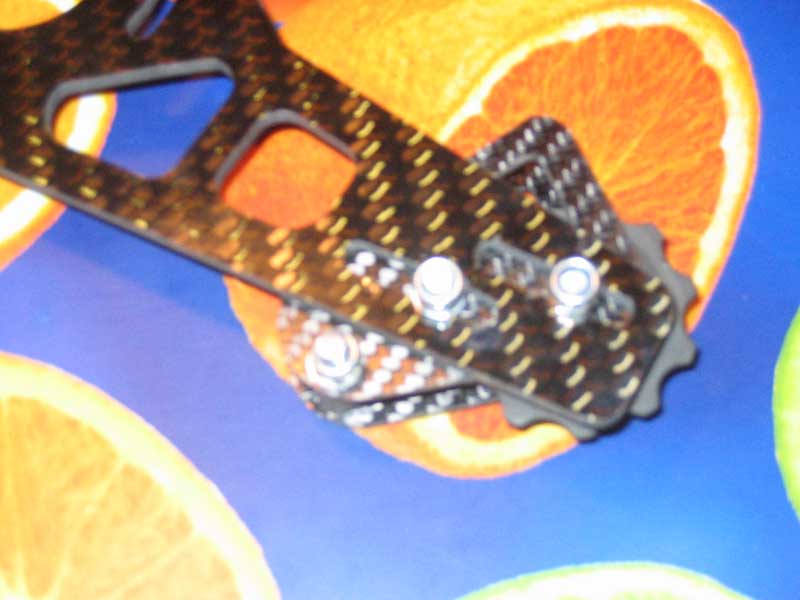

Hab meine bissl verbessert, nen neuen Boomerang und den unteren Käfig verändert so das man das jetzt anständig mit 2 schrauben verstellen kann
Fahre n 38er Kettenblatt ein 40er sollte locker gehn vielleicht auch ein 42er aber da hab ich grad keins zum messen da.

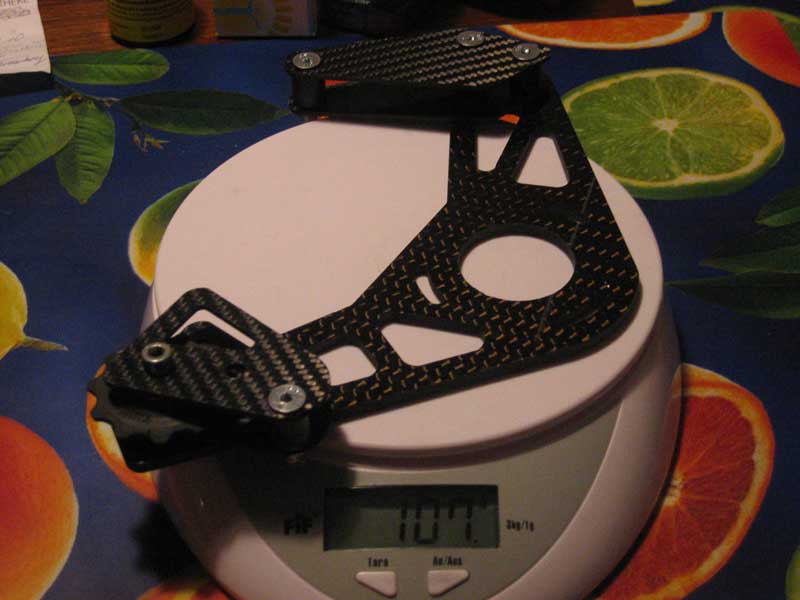

Gewicht hat sie 2g zugelegt also jetzt insgesamt 107g
allerdings kann man das mit leichteren Schrauben (hab im moment normale 8.8er) bestimmt unter die 100g drücken



[4X Element]

sehr fein.... meine hochachtung.....schöne fräsarbeit



[theworldburns]

sieht hübsch aus, aber du hättest ne schraube einparen können, überleg mal



[poo-cocktail]

bei der 1. version hatte ich eine weniger, das war aber dann sau dumm weil das immer ziemlich eng wird zwischen der vorderen schraube, kette und röllchen



[4X Element]

So das ist nun das gute Stück. Es sehr einfach gehalten und auf Haltbarkeit ausgelegt.... eben für das normale Rennleben, was auch die 150g erklärt.

Aber ich habe auf die Carbonschrauben verzichtet.... die normalen PVC tun es auch.
Ich hab mich auch auf eine Kettenblattgröße festgelegt, also sie ist nicht verstellbar. Durch die 2mm Carbonplatte ist sie auch ein klein wenig beweglich.... was ich meine!!! doch etwas von Vorteil ist.

Schaut es euch einfach mal an



[sms]

Klasse Teil

Ist das obere von einer Boxguide?



[Datenwurm]

wo gibts denn Carbonplatten einzeln?

so 500mmx500mm und 3mm dick oder so.
oder 300x300x3 oder sowas



[4X Element]

ja... davon war es mal.... ich hab es mal umgebaut und das ganze metall entfernt



[Baphoschreck]

wo gibts denn Carbonplatten einzeln?

so 500mmx500mm und 3mm dick oder so.
oder 300x300x3 oder sowas

schau am besten bei ebay - da komsmte am billigsten weg
hab da für ne 5mm starke platte für meinen rockring nur 23euro gezahlt
und ne platte 1060x130mm für 35euro bekommen



[Blechinfettseb]

So das ist mein Eigenbau.Wiegt noch 130gr. Manche Schrauben werden noch gekürzt und ein paar ausfräsungen werden dem Teil noch gut stehen.Werden nächste Woche nach dem Praxistest gemacht.

Auf demBild sehen die Ränder bisschen uneben aus.Sind aber alle super gerade und babyarschglatt geschliffen



[Freerider83CH]

Sagt mal, sehen ja geil aus eure kettenführungen...
Ich hab schon lang eine platte bei mir liegen um selbst etwas zu machen.
Ich würde auch gerne viel rausfräsen aus der Trägerplatte resp. Boomerang selber. Was habt ihr da für erfahrungen? Wie steif sind die noch?
Meine Führung jetzt wiegt knappe 200gr, ich will auf die hälfte kommen, also noch alu schrauben und irgendwelche leichten rollen brauche ich noch...
Ideen? Wie genau habt ihr den Space zwischen boomerang und oberer plattenführung hergestellt. Die Spacer selber für die kette habe ich, ich meine nur die 2, 3 mm zwischen den platten.
Gruss Tobi



[theworldburns]

als leichten spacer für zwischen die platten kannste nen einfachen kugelschreiber auseinandersägen. hat eh nix zu halten, vielleicht findest du einem aus nem recht weichen kunststoff, nix sprödes

wenn du die kefü löcherst dann würd ich über dem innenlager zum käfig hin mehr rausnehmen als unten an der rolle, die is immer etwas belasteter



[Freerider83CH]

ja, klar das mit dem durchlöchern, eher oben mehr.
okay, war vielleicht auch teilweise blöd gefragt von mir.
mir ging es um den steifigkeitsverlust. Ich lege noch grossen wert auf volle funktion, gut das tun die meissten, aber ich will nicht ultimativen extrem leichtbau betreiben wo man aufpassen muss. Das mit dem kuli ist eine gute Idee.
Bin schreiner, von daher werde ich alle sägeblätter, bohrer und versenker auf der arbeit benutzen, da kanns mir egal sein

Interessieren würde mich jetzt dann mal noch wo man geile, wirklich schöne aluschrauben herbekommt, versenkt oder auch grade. das wird mein kleines problem....



[poo-cocktail]

http://www.mtb-news.de/forum/attachment.php?attachmentid=125408&d=1173471475

also ich hab relativ viel weggefräst ist jetz nich mehr 100 steif dafür flexts bissl wenn man mal wo hängen bleibt



[Freerider83CH]

Klar, ich denke ein bisschen flex schadet nie, muss sich halt in grenzen halten.
Bei einem solchen Werkstoff wird es sogar noch besser sein wenn er einen schlag leicht wegfedern kann. Ausfräsen würde ich es auch gerne wegen der optik, sieht halt geiler aus. Nebenbei wiegt es auch weniger.
Deine ist übrigens eine der schönsten hier. Meiner meinung nach...
Schade das ich nicht mal an der montierten "probebiegen" kann um einen besseren ansichtspunkt von dem ganzen zu bekommen

Gruss



[theworldburns]

Interessieren würde mich jetzt dann mal noch wo man geile, wirklich schöne aluschrauben herbekommt, versenkt oder auch grade. das wird mein kleines problem....

http://www.jaeger-motorsport.de/

die sind da wirklich geil und wunderschön. hab neulich das erste mal bestellt, ich war überrascht wie gut die nun in wirklichkeit docha aussehen! super teuer sind sie auch nicht.


aber aufpassen, die "oabic" schrauben die viel günstiger als die anderen sind schauen nicht so schön aus, das is eher die stinknormale alu ware dann. preise sind auch sehr ok, andere sind oft viel teurer

grüße
