Eure Rahmendesigns!

[moth]

naja, im vergleich zum dämpfer hinten macht gleich das doppelte gewicht vom dämpfer aus
es fehlt hinten, ist jedoch vorne mehr vorhanden


aber ist ja eigentlich egal, wie ich jetzt aufm bf mitbekommen habe soll das nucleon auch gehen wie sau wenns mal eingestellt ist, wobei die daten eigentlich eher von einem motocrosser erzählen...

MFG moth



[r-wolf]

das ding hier hab ich mal aus spass gemacht. soll ein dirt rahmen aus stahl sein. die dimensionierung stimmt natürlich noch nicht, das mach ich wenn ich mich ein bisschen in cad eingearbeitet habe. was sagt ihr...? ist nur ein erster versuch...

peace!



[grabstein]

@mankra

nicht schlecht!



[moth]

hehe, da fällt dem grabi die zunge ausm mund wa?


@ r-wolf:
naja, also was soll man sagen, man kann ja ehrlich gesagt nicht viel erkennen
aber fang mal mit der dimensionierung an und versuche die rahmen als umriss zu zeichnen - damit man auch sehen kann wo welches rohr an welches gebraten wird!

MFG moth

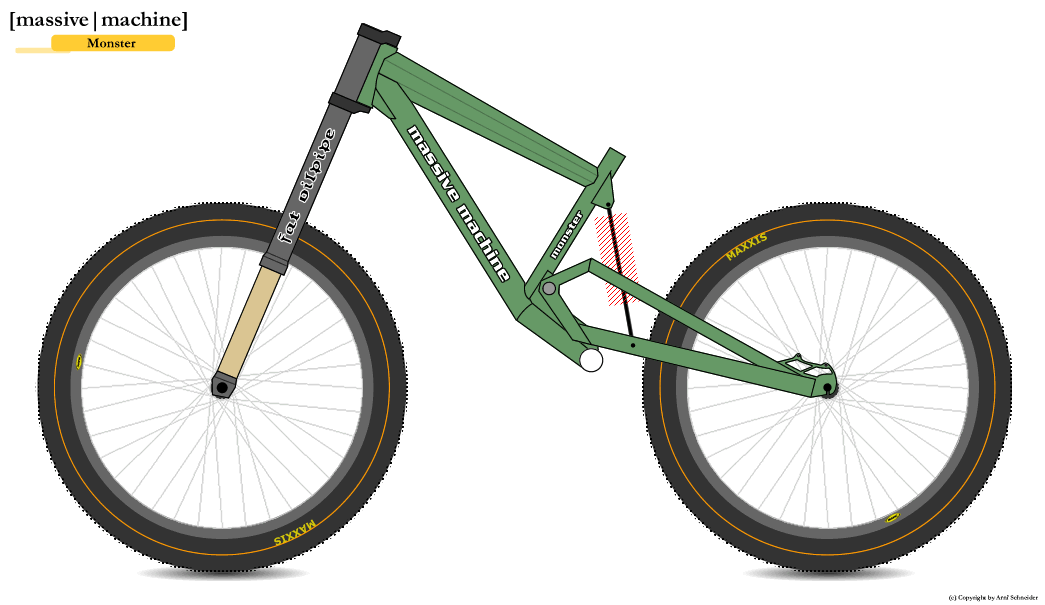

[moth]

und hier was zum fett absabbeln!! ...meine wenigkeit tut das zumindest!

MFG moth

PS: das gusset vorne kann man in der bildgröße nicht richtig erkennen!



[grabstein]

Original geschrieben von moth
hehe, da fällt dem grabi die zunge ausm mund wa?

allerdings

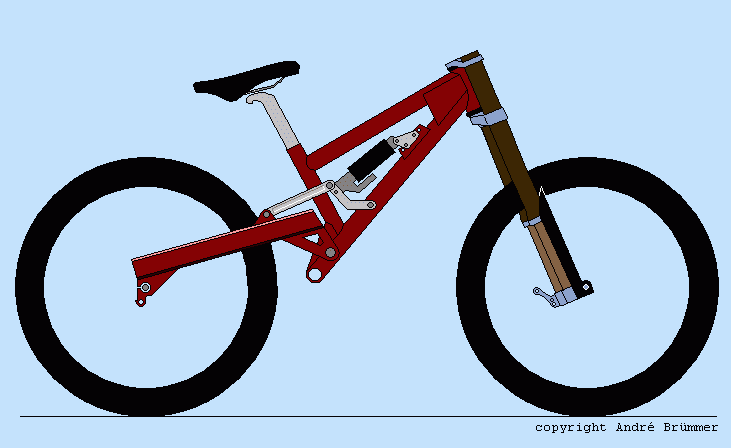

hier mal wieder was von mir, nix neues, aber neu designed



[moth]

die gleiche technik wird der neue ghost dhler haben, allerdings mit umgedrehtem hebel (der an dem der dämpfer befestigt ist)!

das ding hat einen echt guten eindruck gemacht!

MFG moth

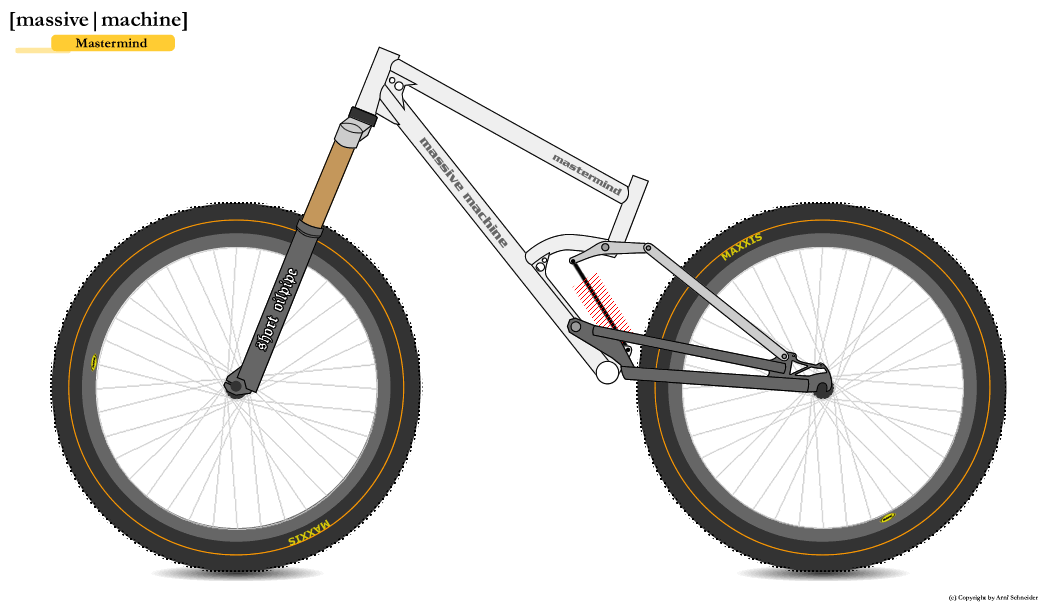

[moth]

hab hier nen krassen dhler, der sehr wahrscheinlich zu viel federweg und auch viel zu viel kettenzug hat, aber egal

MFG moth



[grabstein]

iiiiiiiihh, ein mehrfach gefaltetes oberrohr *würg*

die idee von der anlenkung stammt zwar aus dem mittelalter, ist aber immer wieder schön
leider darf dabei der dämpfer viel dreck fressen.....



[moth]

wie sagt man denn so schön:
dreck reinigt den magen - also kanns ja nicht so schädlich sein

MFG moth



[moth]

ja! ich hab langeweile!



[r-wolf]

@moth

nee, schon verstanden. ich hab leider noch keine ahnung von cad programmen, da will ich mich auf jeden fall nochmal einarbeiten.
hab mir schon welche besorgt, und ein paar kumpels die das können habe ich auch.
war auch nur ein erster versuch, mir ging es vielmehr um die winkel und längen der einzelnen rohre. macht das denn wenigstens sinn, oder ist die geometrie auch fürn arsch?
und wie berechne ich die statik des rahmens? mit mechanik hatte ich schon mal was zu tun, hat jemand von euch da weitere infos für mich? gibt es programme, die die statik der rahmen berechnen können, oder muss ich das von hand machen?

peace!



[moth]

ja also denke schon dass die geometrie des rahmens passt, allerdings sitzt das tretlager ebbes zu tief!
aber eigentlich brauchst du kein cad-programm dafür, es sei denn du willst gleich technische zeichnungen draus machen. ich benutze z.b. frieworks, das ist ne mischung aus grafik- und webdesign tool mit vektor- und bitmap- unterstützung! aber mudbuster z.b. benutzt flash, grabstein paint... also einfach nur ein grafikprogramm, das reicht aus!

MFG moth



[grabstein]

moth, der schabernack is irgendwie geil.....hat was



[grabstein]

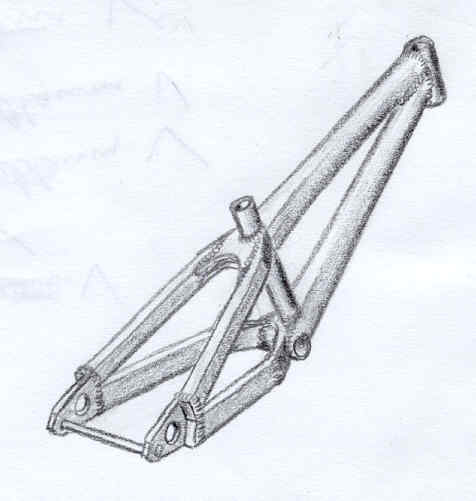

hartes teil in bleistift



[grabstein]

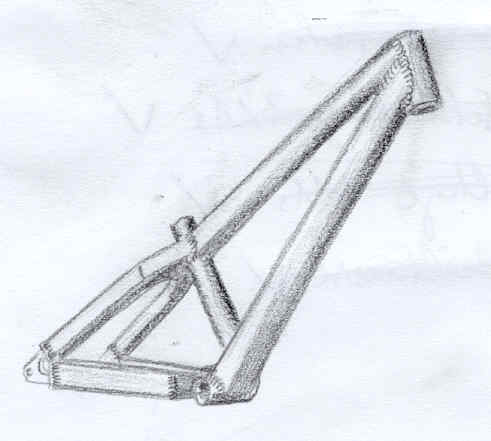

und nochmal



[moth]

hünsch hünsch @ gräbchen



[moth]

den namen habe ich vom kapitan!



[grabstein]

Original geschrieben von moth
hünsch hünsch @ gräbchen

hünsch ?

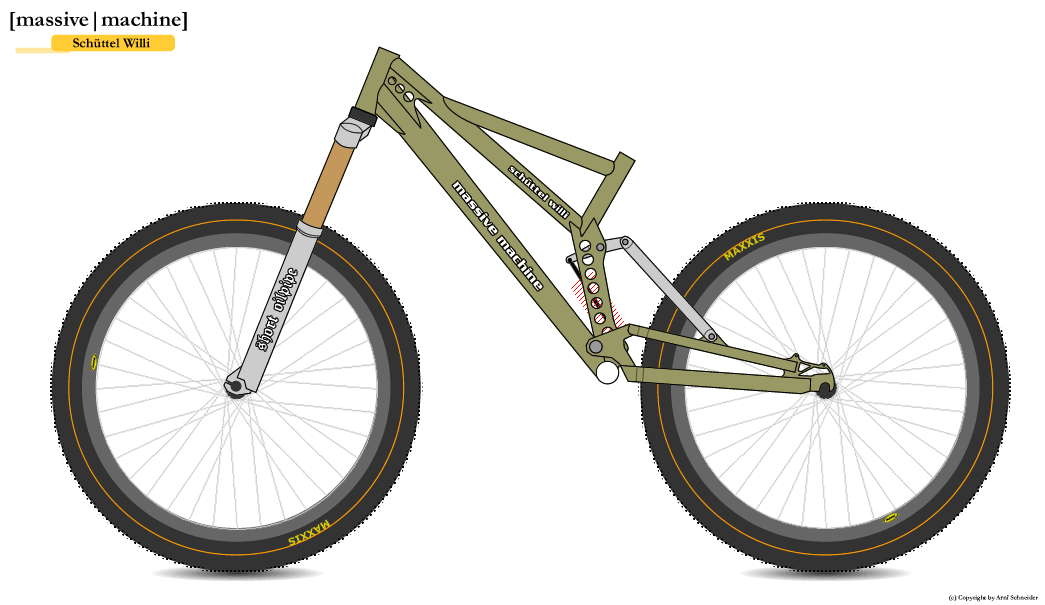

dein schüttel willi sieht heavy aus! doppeltes oberrohr mal anders
daraus könntest du ein fettes drop-bike basteln.



[moth]

ups! da hat mein gehirn meinen dicken finger wohl 20mm zu weit nach rechts navigiert ...also nicht meine schuld!


naja, aus dem ding nen drop bike... da muss man auch drauf achten, dass der hebel oben nicht anstößt, aßerdem müsste dann nen 260er dämpfer rein, der dann gleich satte 70mm mehr platz du unten drin erfordert ...

MFG moth



[grabstein]

jo, stimmt aber die grund-idee ist meiner meinung nach sehr hardcore-tauglich. ein bisschen an der hebelei rumbasteln, den hinterbau etwas verfetten, und schon dürfte es klappen



[moth]

joa, ist ja die gleiche technik wie am fusion whiplash! nur kommt mir der dämpfer am fusion so kurz vor

MFG moth



[grabstein]

Original geschrieben von moth
joa, ist ja die gleiche technik wie am fusion whiplash! nur kommt mir der dämpfer am fusion so kurz vor

MFG moth

hm, stimmt, aber das whiplash sieht in live ziemlich geil / fett aus



[moth]

ja also das ding schaut gut aus weils ganz einfach und schlicht ist!



[moth]

nomma! soll stahl sein, sieht aber so dick aus

mit 405mm kettenstrebe!!

MFG moth
