Eure Rahmendesigns!

[Lasse]

Original geschrieben von grabstein
oh je, mich hat dieser "design-virus" wieder erwischt....

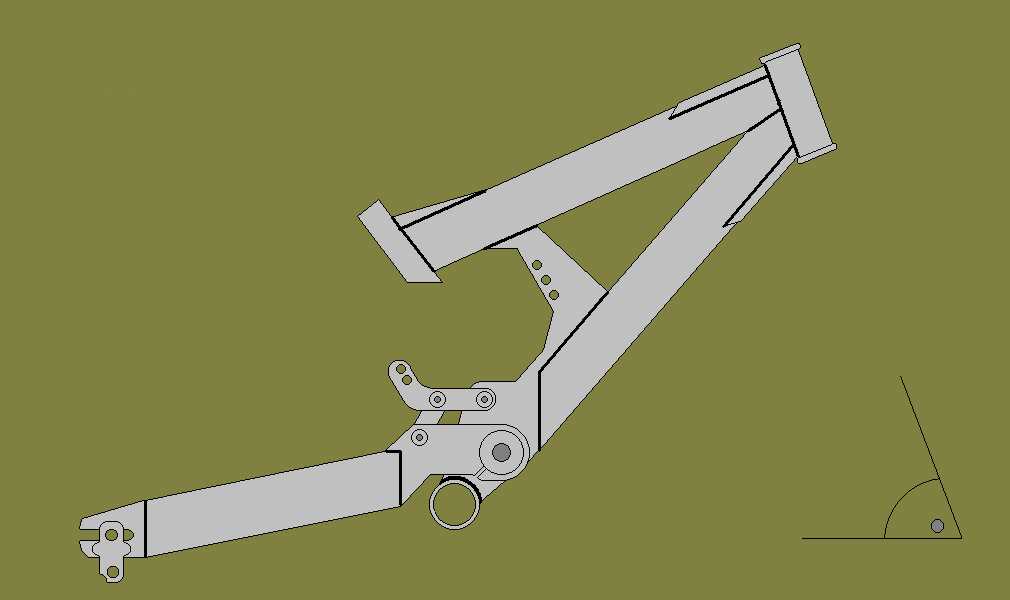

hier ein dualfully:
federweg: 120mm
lenkwinkel: 68° (einstellbar, ungefähr zwischen 72°-67°...oder so)
progression einstellbar
radstand: 1110mm

ich weiß, sieht ein bisschen nach´m UFO aus (durchgehendes gusset vom steuerrohr bis zum sitzrohr) aber des is mir wurscht.

soll sich in etwa so fahren wie eine mischung aus pirate billy bones und cheetah tomahawk (extrem lang, hohes tretlager).

hatte mal pirate, hab jetzt cheetah, finde diese geometrie am besten.

Mein Favorit, ganz klar. Schöner Viergelenker, einstellbar und sieht trotzdem aufgeräumt aus.



[kad515]

jaja,Grabsteins Bikes sind schließlich auch mit Liebe konstruiert.

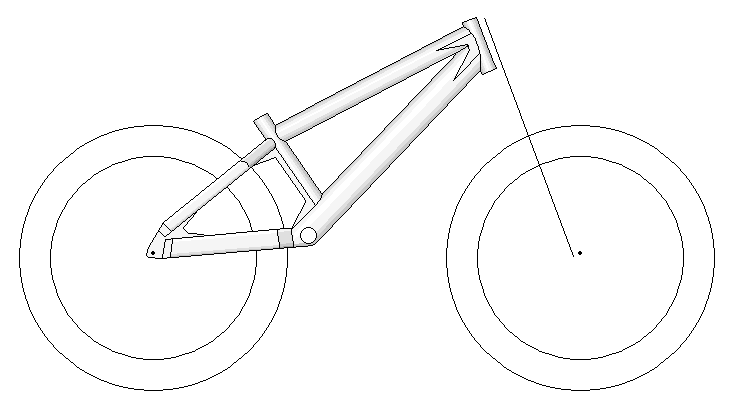

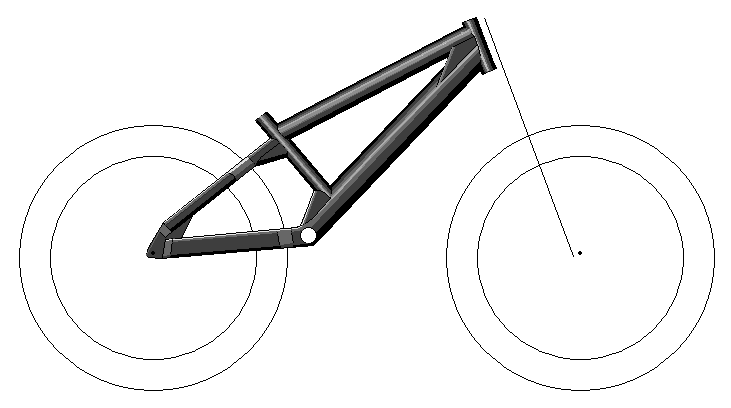

Ich hab auch mal wieder ein Dual HT gebastelt:

7020er Alu
36cm RH
Lenkwinkel 69°
Sitzwinkel 70°
Oberrohr 565mm
Kettenstreben: 400-430mm
BMX Innelager (mit Adapter für MTB lager)
Schraub-und verschiebbare Discaufnahme int.Std.
Disc Only/oder mit verschiebbaren Cantis!

Das Bild zeigt die Disc-only Version (mit MS paint und Irfan View)



[grabstein]

die farbe ist mal was andres
und was mir besonders gut gefällt ist das steuerrohr-gusset

und die geometrie ist auch schön.



[kad515]

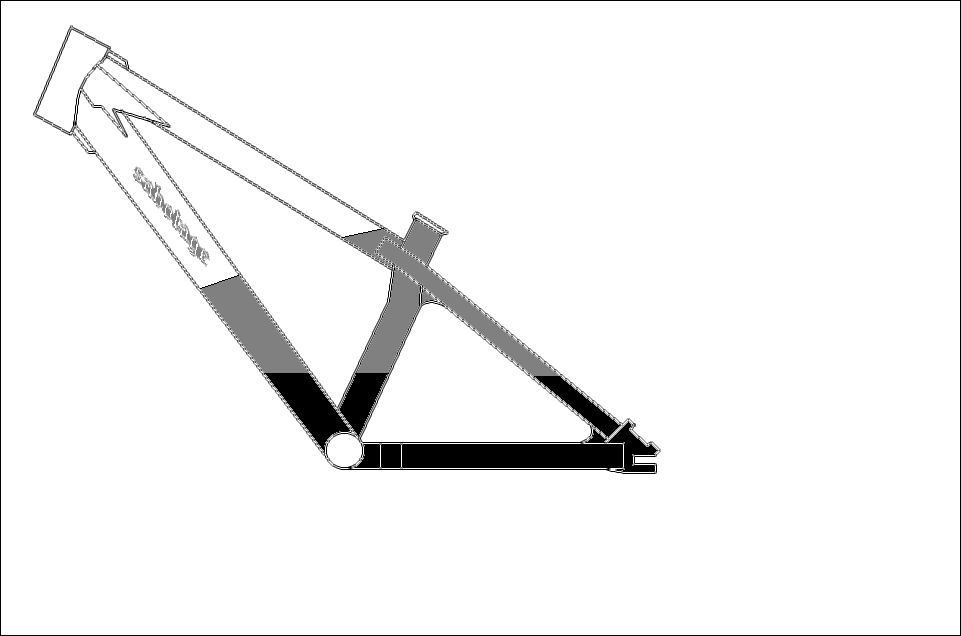

hier nochmal der letzte rahmen im relief-Design:



[Fox]

@grabstein
Nicht böse sein aber kann es sein das du dich bei deinen Konstruktionen stark von anderen Bike beeinflussen lässt???



[grabstein]

@fox

natürlich !!!

meine bikes sollen in erster linie STABIL und FUNKTIONAL sein.
auch die geometrie sollte jedem passen.
somit ergeben sich nunmal viele gemeinsamkeiten zu anderen
rahmen.

ich versuche natürlich durch eigene ideen STYLE reinzubringen.

und ich geb´s zu, ich lass mich gerne inspirieren, unter anderem
von nicolai, cheetah, diversen HT´s....

ich versuche symbiosen zu schaffen, also verschiedene elemente
von verschiedenen bikes in EINEN rahmen zu integrieren.
damit will ich HÖCHSTE STABILITÄT und BESTEN STYLE sowie BESTE FUNKTION erreichen.

selbstverständlich habe ich meine eigenen vorstellungen bezüglich design, aber vom technischen standpunkt her versuche ich mich bestmöglichst anzupassen.

übrigens berechne ich meine rahmen auch bezüglich progression und so weiter.

gruß andré



[mTb|KwS-mudbuster]

Dann möchte ich hier in diesem Thread auch mal mein "bestes Stück" zeigen



[moth]

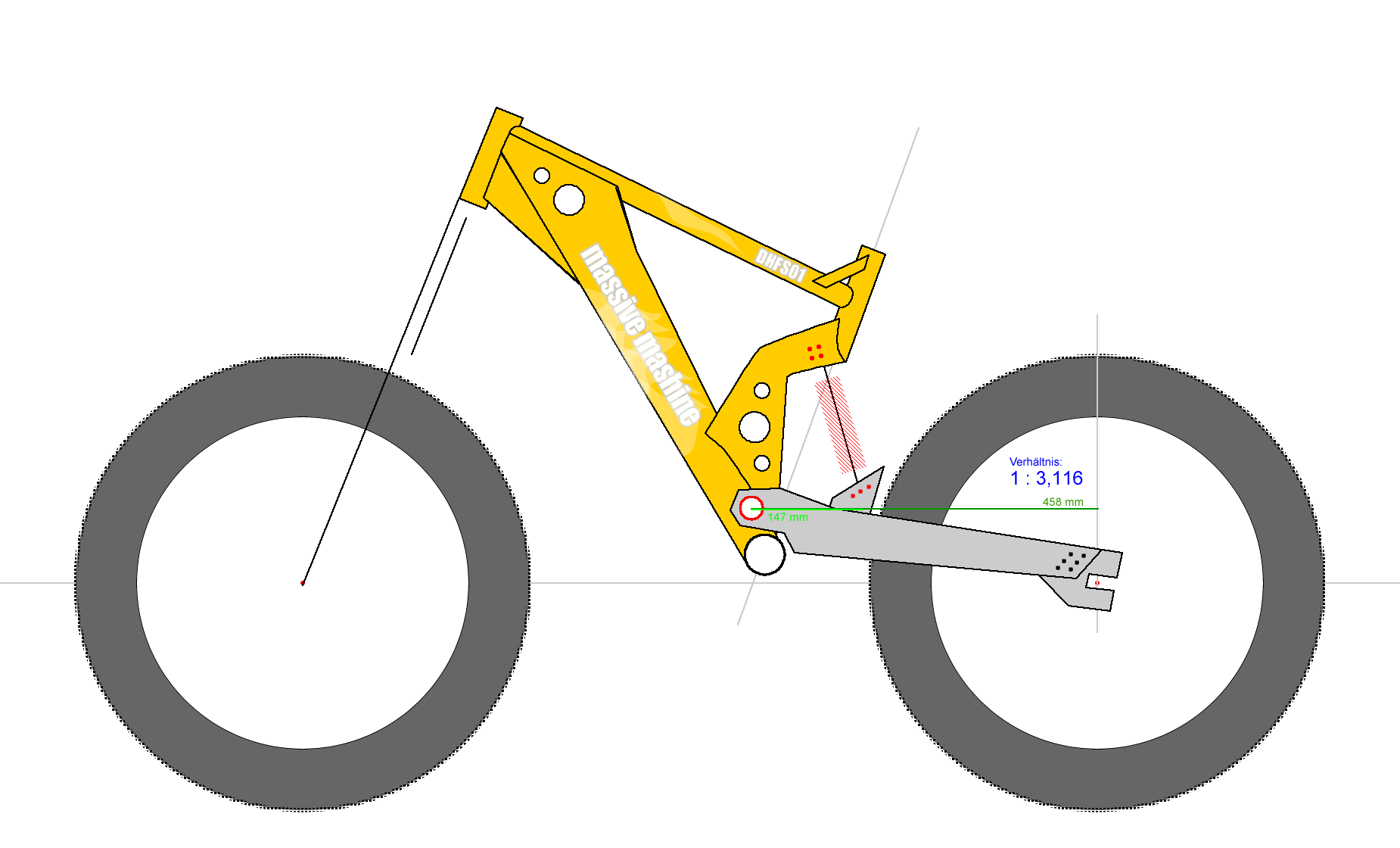

so, das kennen vielleciht schon ein paar



[moth]

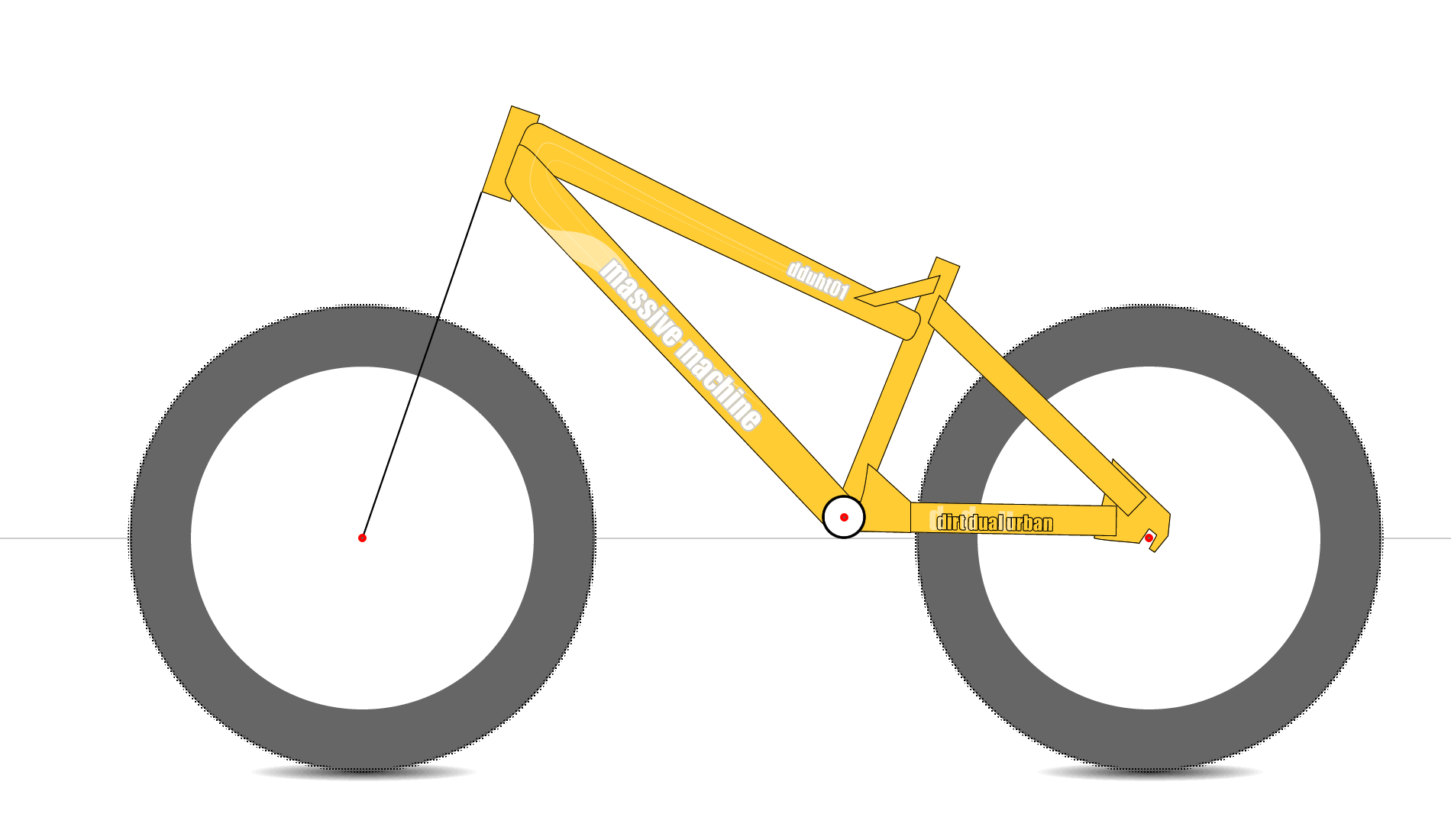

un das find ich ma schnuggelisch!!!



[grabstein]

joa, des wird ja langsam ne richtig geile design-galerie

weiter so !



[grabstein]

mein (lieblings-)rahmen von oben in schwarz



[grabstein]

der selbe rahmen mit anderen gussets



[grabstein]

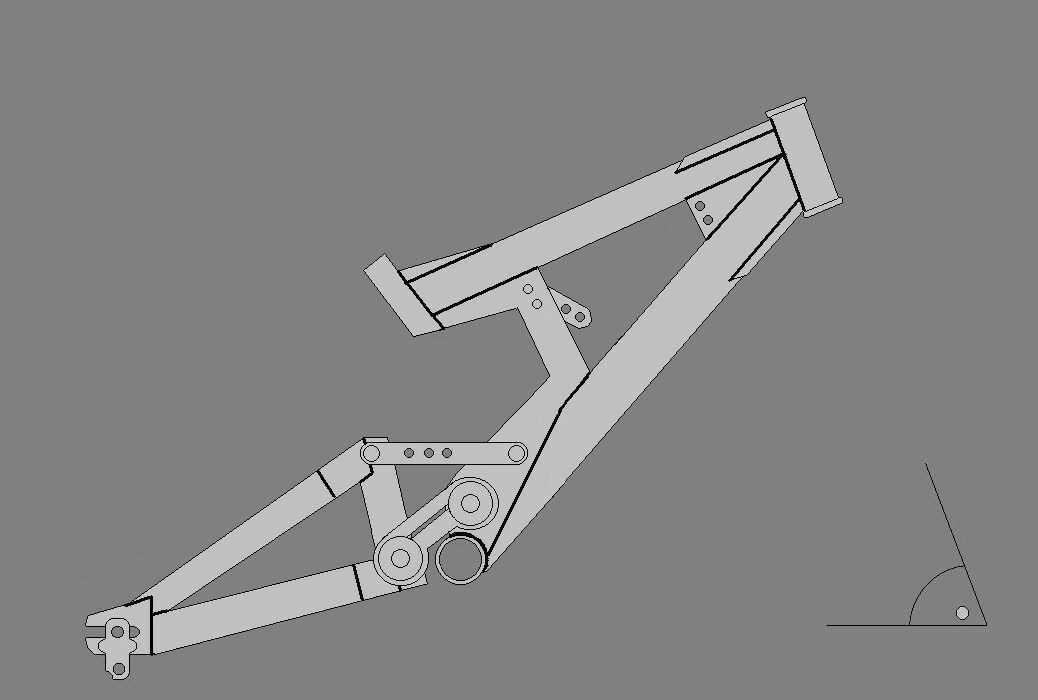

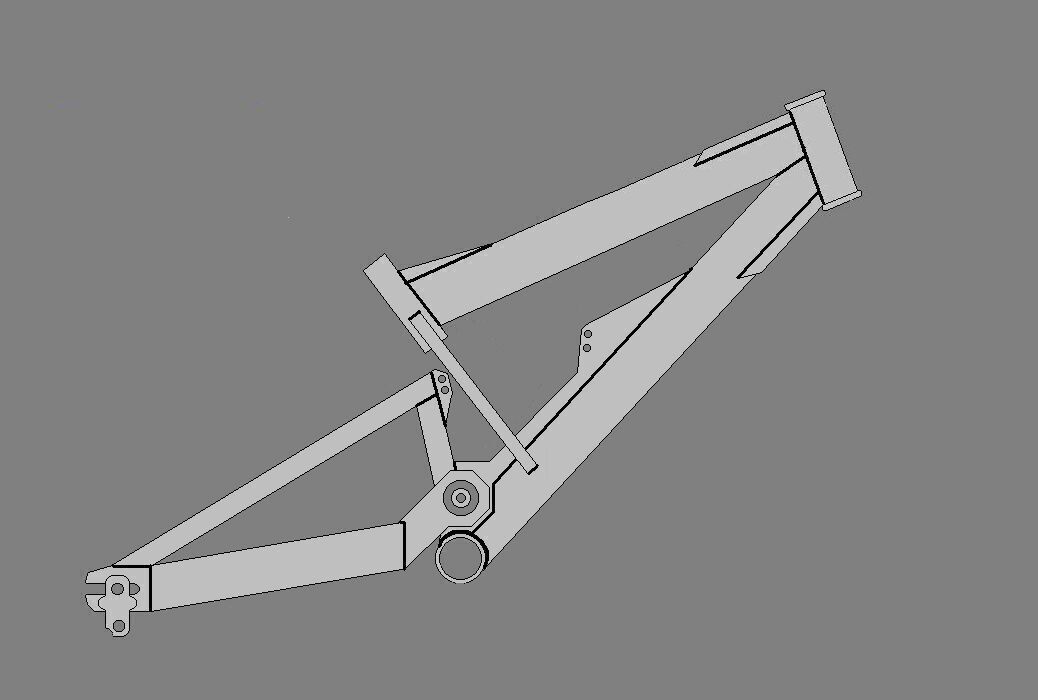

so, hier mal wieder ein fully.

ist noch nicht ganz berechnet...

soll für HARDCORE sein....

federweg: bis 250mm
lenkwinkel: 68°, einstellbar
radstand: 1120mm



[grabstein]

hat auf dem bild übrigens etwa 66-67° lenkwinkel



[moth]

nicht schlecht herr speecht!!! ich würde daraus ne schwinge machen, die gelenke bringen ja nicht viel und funktionieren würde das glaube auch nicht ganz



[moth]

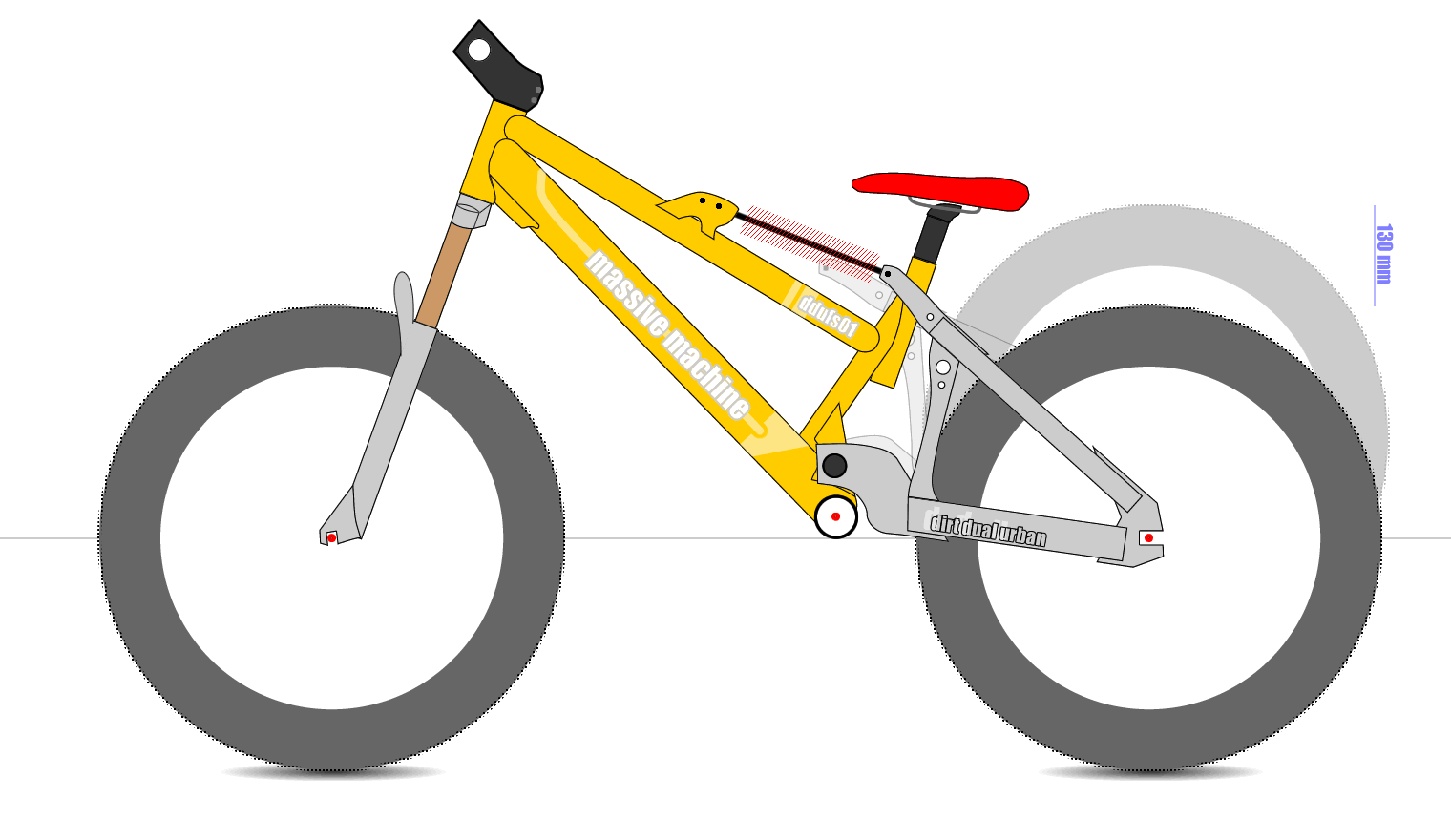

also, hier nummer 1:

fw: 130mm
oberrohr: 560mm
sitzrohr: 340mm
kettenstrebe: 410mm
lw: 69°
sw: 71°



[moth]




[moth]

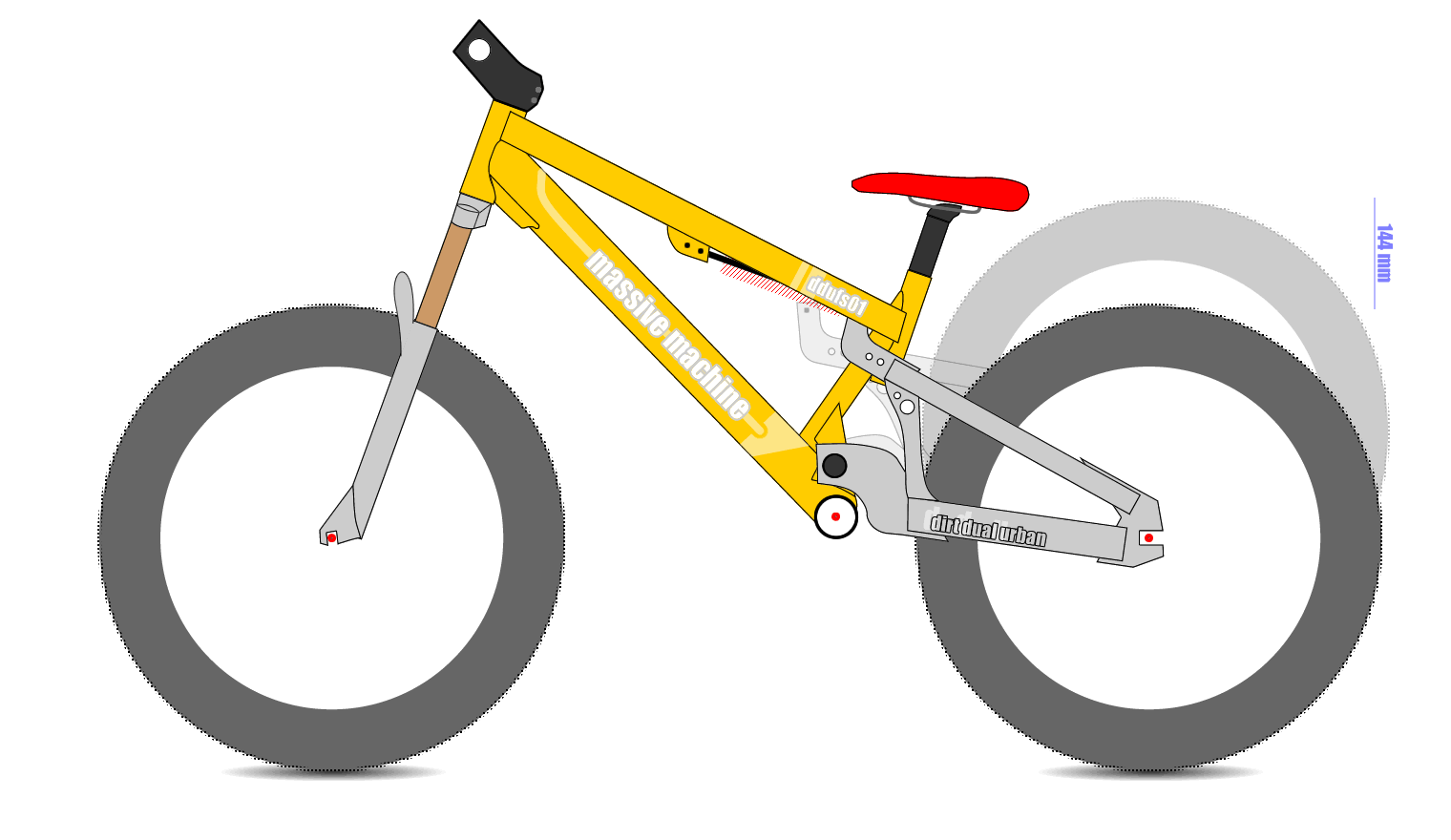

...nur mit anderer dämpferanlenkung und -position!

hat jedoch 144mm federweg bei 68mm hub!
dämpferlängen 230 und 220 mm!!



[grabstein]

@moth

jo, vielleicht mach ich son hinterbau wie beim finnpeak ran...
also ne fette schwinge, die oben noch mit zwei hebeln am hauptrahmen abgestützt ist.

aber das konzept ansich dürfte funktionieren.

deine rahmen sind net schlecht ( ausser die farbe )
was war das nochmal fürn programm ?



[moth]

mh... versteh nich ganz was du vorhast, wahrscheinlich weil ich des finnpeak nich kenn

die farbe gefällt mir eigentlich, außerdem will ich was helles nehmen, damit man alles besser erkennt!

macormedia fireworks 4



[evil_rider]

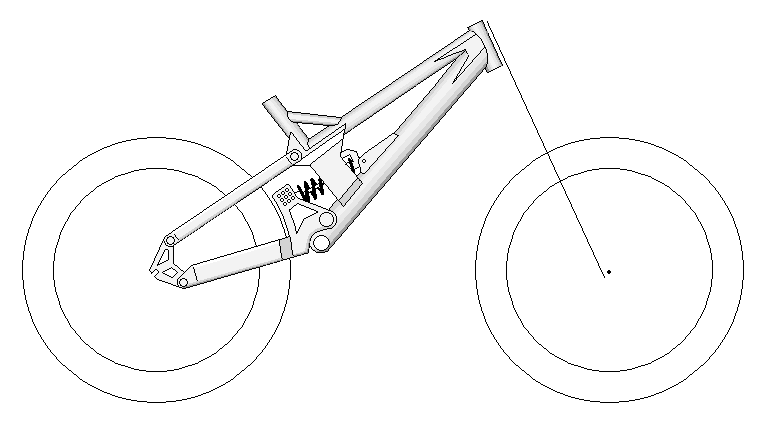

hier:



[grabstein]

@evil

nicht schlecht, hat zwar was vom zwosh, aber egal.
hab eventuell vor, mir nen zwosh mit extrawünschen bauen zu lassen....



[Thrill-Seeker]

so jetzt poste ich mal alles was ich gemalt hab! in diversen anderen beiträgen wurd ja schon einiges drüber gelästert!!
MfG
Alex



[Thrill-Seeker]

no2



[Thrill-Seeker]

no3
