Sram X.O Trigger Schaltzugwechsel

[Motorenwerke]

Hallo!

Ich muss bei meinem Trigger den Schaltzug gegen einen längeren austauschen.
Im Sram Manual steht dazu nur "Entfernen sie den Deckel", aber wie geht das gute Teil vom Trigger herunter?

Danke + Gruß



[jatschek]

In der Mitte hast du ne Art Flügelschraube. Das silberne Kreuz auf dem Deckel ist ne Schraube. Die musst du lösen und dann kannst du den Deckel abnehmen.

Vorsichtig sein, das du keine Feder aushängst. Der Rest erklärt sich dann von selbst.



[FT-HBM]

Nabend!

Den Shifter am besten komplett vom Bike abbauen, dann hat man das besser im Griff!
Einfach die große (ich glaube silbern) "Schraube" auf der Unterseite losdrehen und den Deckel runternehmen. Dann die Feder abnehmen und den Zug herausfriemeln. Den neuen wieder rein und alles wieder zusammen setzen. Immer darauf achten, das die Feder wieder so eingesetzt wird, wie zuvor!!!

mfg
ft-hbm



[Motorenwerke]

Besten Dank für eure Hilfte.
Die SRAM-Leute hätten das auch ins Handbuch aufnehmen können, das das Teil zum Schrauben ist.



[maik-the-bike]

Im Übrigen: Solltest Du oder jemand anderes die untere Schraube lösen wünsch ich demjenigen viel Spaß beim Zusammenbau. Das ist etwas ...."aufwändiger".

Im technischen Handbuch ist das Schaltzug-Prozedere abgebildet. Eine Explosionszeichnung sucht man jedoch vergebens.

btw: Ich hasse SRAM Technik. Aber das interessiert hier vermutlich niemanden.



[acid-driver]

ja, ne explosionszeichnung hab ich auch vergebens gesucht :/ mittlerweile hab ichs aber raus, mit der technik

hatte auch einmal aus versehen die untere schraube gelöst, dann das ding mühsam wieder zusammen gefrickelt und festgestellt: rastet nicht wieder in ursprungsstellung. also wieder aufgemacht und wieder zusammengesetzt.

stehen auch ein paar takte hier im forum über die aktion...



[gigaflo]

Im Übrigen: Solltest Du oder jemand anderes die untere Schraube lösen wünsch ich demjenigen viel Spaß beim Zusammenbau. Das ist etwas ...."aufwändiger".

Im technischen Handbuch ist das Schaltzug-Prozedere abgebildet. Eine Explosionszeichnung sucht man jedoch vergebens.

btw: Ich hasse SRAM Technik. Aber das interessiert hier vermutlich niemanden.

Danke für den Tipp! Leider zu spät, Ich habe die unter Schraube gelöst...



[biketiger2]

Jetzt ist aber unten am Deckel noch eine kleine Feder, weiß jemand wo die hinkommt?



[acid-driver]

da gibts viele kleine federn

bild?



[biketiger2]

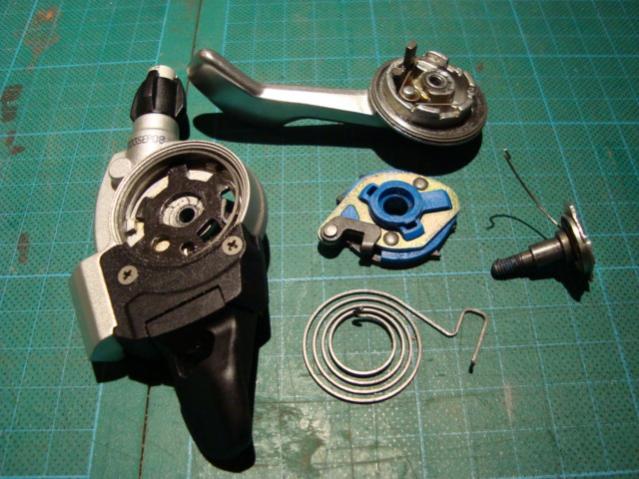

Die Feder an dem rechten Teil, sitzt direkt unter dem Deckel.



[acid-driver]

sicher, dass die nicht an den hebel gehört?

ich hab ja nun schon einige trigger offengehabt, eine feder an der verschlussschraube für den composite-deckel macht keinen sinn und habe ich auch noch nie gesehen



[Weizentrinker]

Gibts hier demnächst im Bikemarkt ne X.0 Triger in Einzelteilen zu kaufen?

Sorry ist mir so raus gerutscht.

Hilft dir Seite 16? Viel Erfolg

http://www.sram.com/_media/pdf/sram/dealers/SRAM_Sparepartscatalog_mtb_MY07.pdf

Gruss, Matthias



[acid-driver]

da ist diese omminöse feder aber nicht drauf.

ist übrigens ein x.9



[Weizentrinker]

Du hast recht, beim X.0 ist der Schalthebel nur geklemmt.

Vielleicht will uns hier einer nur auf den Arm nehmen und hat noch ein Teil dazu gelegt...

Matthias



[memphis35]

Der will das ein paar hilfsbereite Leute ihre Trigger zerlegen und nachschauen .

Mfg 35



[Weizentrinker]

Und ihnen das Ding dann auch um die Ohren fliegt?

Matthias



[acid-driver]

wie gesagt, ich habe den aufbau des triggers eigentlich im kopf. diese feder gibts bei meinen zwei exemplaren an der stelle nicht.

weder bei x.0 noch bei x.9



[biketiger2]

Ich mach am Wochenende nochmal ein Foto, wo man es besser erkennen kann. Die Feder ist direkt unter dem Deckel und geht nach außen. Auf dem Deckel ist auch eine Markierung in der Form der Feder, ich finde aber keine Stelle, wo man die im Hebel einhängen muß.



[pocita]

Hallo

habe mich gerade mit einer rausgesprungenen Feder an einem XX1 Shifter beschäftigt. Im SRAM Spare Parts Katalog auf Seite 74 gibts eine Explosionszeichnung:
https://sram-cdn-pull-zone-gsdesign...default/files/techdocs/2016_sram_spc_reva.pdf

Johannes



[acid-driver]

Immer wieder schön, wenn ein 5 Jahre altes Thema wieder zum Vorschein kommt
