Magura MT5 Bremshebel Klemmschelle - umdrehen??

[Hermann_]

Hi Leute,

die Bremshebel der MT5 sind ja symmetrisch aufgebaut, weshalb diese für beide Seiten funktionieren. Ich habe also den Hebel links montiert, und nach Anleitung die Klemmschelle umgedreht, sodass die Markierung wieder nach oben zeigt (siehe 1.Bild oben).




Allerdings kann man dann die obere Schraube nicht weit genug hineinschrauben, sodass die Klemmschelle oben am Hebel anstößt. Das Resultat wäre also, dass die Schelle weder oben noch unten am Hebel anstößt.
Ich habe deshalb die Schelle wieder umgedreht (originale Richtung bei Auslieferung), sodass die Pfeile nach unten zeigen. So kann man wenigstens die Klemmschelle unten an den Hebel anstoßen lassen, und die obere Schraube mit einem Spalt und dem passenden Drehmoment montieren.

Ist das bei euch auch so gewesen?

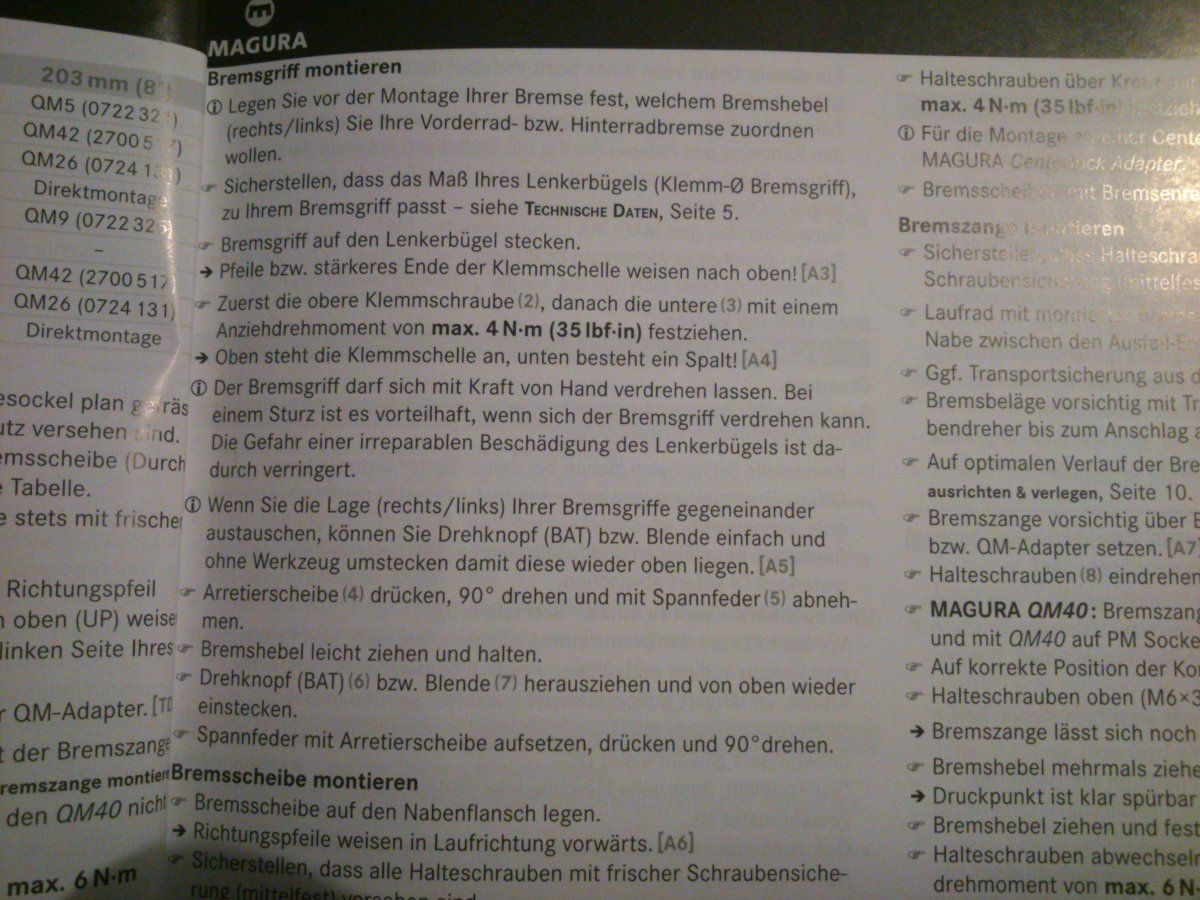

Anbei ein paar Bilder aus der konfusen Anleitung.



[Magazin-Z]

Hi Leute,

die Bremshebel der MT5 sind ja symmetrisch aufgebaut, weshalb diese für beide Seiten funktionieren. Ich habe also den Hebel links montiert, und nach Anleitung die Klemmschelle umgedreht, sodass die Markierung wieder nach oben zeigt (siehe 1.Bild oben).
Anhang anzeigen 449423

Anhang anzeigen 449424

Allerdings kann man dann die obere Schraube nicht weit genug hineinschrauben, sodass die Klemmschelle oben am Hebel anstößt. Das Resultat wäre also, dass die Schelle weder oben noch unten am Hebel anstößt.
Ich habe deshalb die Schelle wieder umgedreht (originale Richtung bei Auslieferung), sodass die Pfeile nach unten zeigen. So kann man wenigstens die Klemmschelle unten an den Hebel anstoßen lassen, und die obere Schraube mit einem Spalt und dem passenden Drehmoment montieren.

Ist das bei euch auch so gewesen?
Anbei ein paar Bilder aus der konfusen Anleitung.

Ich hab erst die Schraube oben angezogen bis oben bündig ist. Dann unten mit dem passenden Drehmoment. Oder hab ich dich falsch verstanden.



[UltimateSpark]

hi hermann...

kann vom selben berichten. scheint dass die löcher nicht tief genug gebohrt sind auf der "unterseite" . hast du schon eine lösung?

mfg



[kuka.berlin]

Die Gebergehäuse sind ja Kunststoffspritzgussteile. Ich denke aus Kostengründen sind die Löcher (da wird nachträglich eher nicht mehr gebohrt) direkt aus dem Werkzeug * fertig im Gehäuse.
Die Löcher sollten auch tief genug sein.
Nur ist in den Löchern nach dem Guss auch noch kein Gewinde. Das Gewinde kommt erst durch die Schraube bei der Erstmontage rein.

Ich denke du musst erst das Gewinde mit der Schraube für die dünne Seite der Klemmschelle weiter "rein schneiden"

Kuka



[UltimateSpark]

ahja.. du glaubst also nicht dass die nochmal nachbearbeitet wurden... recht hast! einfach reindrehn und erledigt. fühlt sich nur grausig an.
danke , ciao



[hanne86]

Hatte eben dasselbe Problem und bin dann hier gelandet.
Uiuiui, das fühlt sich wirklich grausig an. Ich dachte jetzt sprengts den Griff in jedem Moment in 1000 Teile.

Ohne Hinweis finde ich das schon sehr mutig von Magura *.

Bin mal gespannt was die Bremse auf dem Trail kann.



[Berrrnd]

Nur ist in den Löchern nach dem Guss auch noch kein Gewinde. Das Gewinde kommt erst durch die Schraube bei der Erstmontage rein.

ist das wirklich so?

da es sicht ja um faserverstärktes material handelt, wäre das eher suboptimal.



[Fladder72]

ist das wirklich so?

Aber durchaus gängige Praxis bei Verwendung von Schrauben mit Gewinde für Kunststoffe.
Ein Gewindeschneider für solche Schraubengewinde wäre sehr speziell und entsprechend teuer. Und Schwächungen im Faserverbund gäbe es trotzdem.



[Berrrnd]

hatte eher den gedanken daran, das gewinde gleich im spritzgussprozess mit zu formen.
erfordert dann natürlich ein aufwendigeres werkzeug * mit entsprechenden kernen.



[Frodijak]

Hab ich das jetzt richtig verstanden, dass ihr die Schrauben einfach mit schmackes weiter rein gedreht habt?

Ich habe links das gleiche Bild, allerdings wird der Hebel dennoch ausreichend geklemmt. Sieht halt nur etwas komisch aus.

Im RC-Modelbau war das damals teilweise ähnlich, dass die Schrauben sich das erste mal ins Material reingeschnitten haben. Wenn ich da an meinen damaligen Losi xxx-s denke. Der hatte auch faserverstärkte Kuststoffteile. Ein kraus war das



[kuka.berlin]

Die Gewinde für den Leitungsanschluss und die Entlüftungsschrauben werden tatsächlich mit gegossen.
Aber dort ist direkt vor/hinter dem Gewinde eine Dichtfläche.

Aus Kostengründen würde ich die Klemmschraubengewinde nicht mit gießen, zumal von der Seite auch direkt der Abguss kommt und da m.M.n dann wenig Platz ist für die Werkzeugeinsätze.

https://www.bike-components.de/blog/2016/04/magura-mt7-made-in-germany/ *

Kuka



[Fladder72]

hatte eher den gedanken daran, das gewinde gleich im spritzgussprozess mit zu formen.
erfordert dann natürlich ein aufwendigeres werkzeug * mit entsprechenden kernen.

Gewindebuchsen oder Inlets mit Gewinde direkt mit einzuarbeiten fände ich da einfacher.

Gesendet von meinem C6903 mit Tapatalk
