Grade eben fertig geworden und gleich eine kleine Testrunde im Wald mit gedreht:
(klick mich)

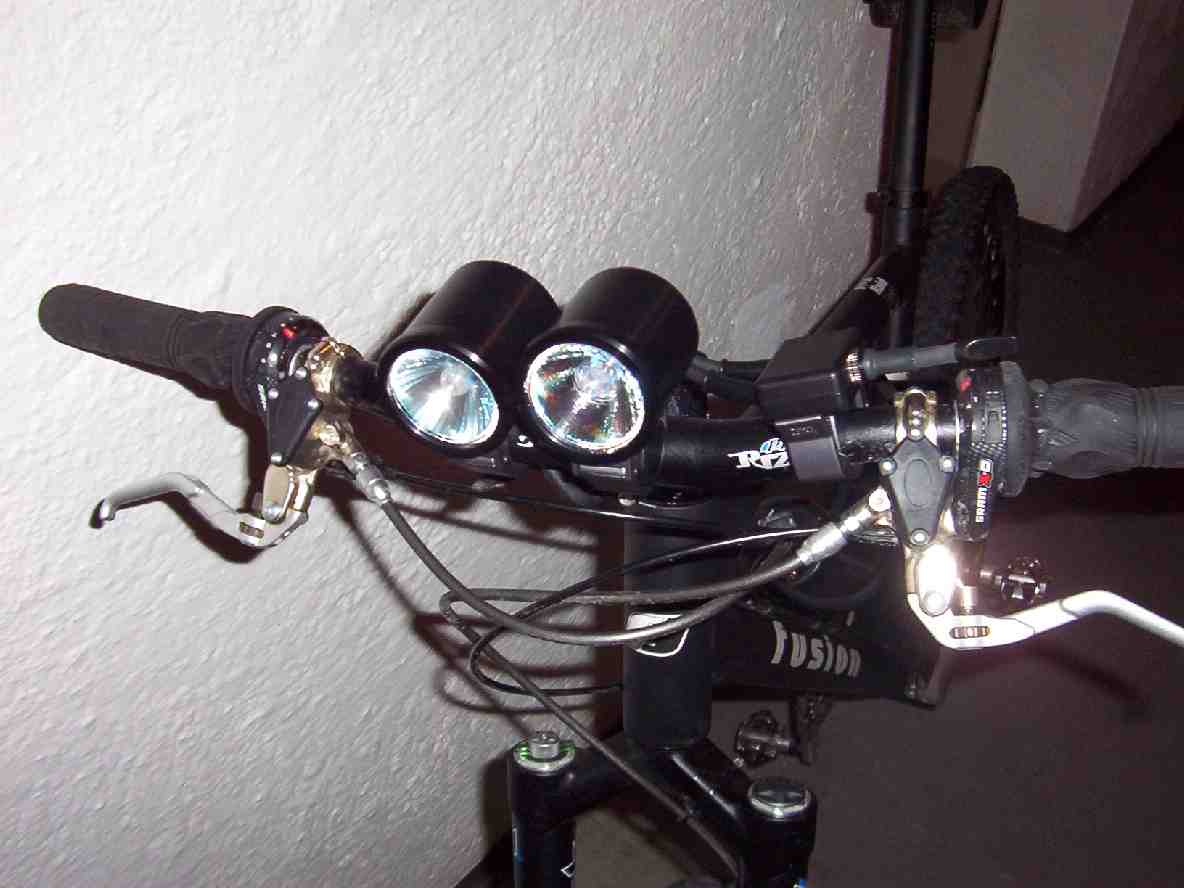

So schaut das Gedönse von seitlich vorne aus.
Zu erkennen:
Oben: 3W Luxeon Spot vom grossen C. Montiert in einem Deckel von einer alten Spraydose. Halterung:
Sigma
Unten jeweils: 10°/30° MR11-Spot/Fluter. Je 20W. Halterung
Sigma, Gehäuse: Stammt von einer 35W Paulmann "Pflanzenleuchte" mit vieeeeel Alufolie drin. Für günstig Geld beim grossen E. erlegt.
Beide Halos hänged an einer gekürzten
Sigma-Brücke.
(klick mich)
Das sind Akku und "Blackbox"
Akku: 4Sx5P LiIo-Zellen klassisch verpackt in "
Rose-Dose" mit Bratbeck-Platine. Also wie tobbi's Luxilus, nur ohne die Spannungsanzeige.
Blackbox: Kunststoff-Böxli aus'm Keller. Dürften mal Gewindeschneider drin gewohnt haben. Sind zwei Umschalter drin:
Schalter links:
0 = AUS
I = Nur mittlere Buchse -> C-Spot
II = An Schalter rechts
Schalter Rechts:
0 = Nur linke Buchse -> 20W/30° Fluter (Geht leider nit einpoligen nicht anders hate aber grade den Schalter noch über)
I = Nur linke Buchse -> 20W/30° Fluter
II = Linke und rechte Buchse -> Beide 20W an.
Befestigung mittels Klettband und druntergeklebtes Moosgummi.
(klick mich)
Und so schaut's aktuell vom Fahrerplatz aus.
Ursprünglich sollten die Halos in Glühlampen-Sockelfassungen ihr Zuhause finden. Leider zeigten sich die Sockelfassungen, die ich in den umligenden Baumärkten erlegen konnte nicht snderlich Kooperativ.
Die einen waren sie aus Bakellit, die haben beim Bearbeiten so dermaßen gestunken, dass sich einem die Fussnägel aufgerollt haben, oder sind schon einfach beim Anblick eines Bohrers zersprungen.
ie anderen waren aus Kunststoff, nicht besonders hübsch, und haben recht Flott die Form verloren, wenn die 20W Birne drin brannte.
Und warum 35mm und nicht gleich 50mm IRCs?
Die kleinen Lampen gefallen mir einfach besser, weil sie nicht so viel Platz wegnehmen und man muss sich ja auch noch steigern könen.
Was noch kommt:
- Nen gescheiter Stecker und vllt. gescheites Gehäuse für den LED C-Spot
- Spannungs-Warn-LED im Akku. (brauche keine Spannungsanzeige, sondern einfach nur eine simple, rote LED, die angeht, wenn die Akku-Spannung unter 14,5V abfällt.)
- Vllt. das ganze in schwarz oder anderer Farbe lackieren?
Im gleichen Zuge möchte ich mich hiermit ganz, ganz herzlich bei allen Bedanken, die mir (unfreiwillig?) Ideen geliefert haben, bei denen ich hemmungslos abkupfern konnte und allen, die mir richtig professionelle Teile haben zukommen lassen.
Namentlich besonders zu erwähnen:
- Bratbeck: Vielen lieben Dank für die prompte und sehr hilfreiche Email. Damit hab auch ich als E-Technik-Niete den Anschluss sofort kapiert. Und natürlich für die Platine, toll, dass es Menschen gibt, die sich so viel Mühe geben!
- tobbi KLEIN: Für die klasse Bauanleitung auf Deiner
Homepage Nightbiken.de. Ohne die Anleitung für die Akku-Flasche und das Ladegerät hätte ich gnadenlos auf dem
Schlauch gestanden. Auch Dir vielen Dank für die prompte Email zur Frage mit den Akkuzellen!
Und, auch wenn sie das sicher nicht lesen werden:
- Jens Dunemann und Tobias Wüstefeld von
Das Gute Gesch@ft, besser bekannt als tobishop123 . Danke für das freundliche entgegenkommen bei den Preisen, bei bestellung mehrerer Artikel!
greetz, FNC
[/angeb]
