How To Rock Shox Pike Federkennlinie mit Token anpassen

Viele von euch fahren eine Rock Shox Pike, Boxxer, Revelation oder eine andere Federgabel, bei der sich die Luftkammergröße ändern lässt – aber nur wenige nutzen diese Möglichkeit und dadurch auch nicht das ganze Potential. Am Beispiel der Pike zeigen wir euch, welche Möglichkeiten sich durch diese Einstellung bieten und wie ihr das Maximum aus eurer Federgabel holt.

Beim Gabel-Setup denken die meisten an den richtigen Luftdruck oder das Drehen der Knöpfe an ihrer Federgabel. Diverse Gabeln bieten aber noch eine zusätzliche Möglichkeit, die nicht vergessen werden sollte: Die Einstellung der Luftkammergröße.

# Fahrer, Fahrstil und Terrain ergeben unterschiedliche Setup-Vorstellungen - Mit der Variation der Luftkammergröße gibt es eine wichtige, aber häufig vernachlässigte Methode zur Anpassung der Federung.

Die Luftfeder

Eine Luftfeder ist an und für sich eine ziemlich einfache Geschichte: Wird Luft in einem geschlossenen Behälter komprimiert, so steigt der Luftdruck. Je höher der Druck, desto mehr Kraft braucht es, um die Luft weiter zu verdichten – man denke an einen Rennradreifen mit 11 Bar versus einen Mountainbikereifen mit 2 Bar Luftdruck. Anders als bei einer Stahlfeder nimmt die Federhärte bei Kompression aber nicht gleichmäßig zu, bei doppelter Kraft federt die Luftfeder nicht unbedingt doppelt so weit ein. Am Anfang des Federwegs sind Luftfedern tendenziell etwas weicher, am Ende des Federwegs tendenziell härter als eine Stahlfeder, deren Härte gleichmäßig zugenommen hat – ein Verhalten, das als Progression bezeichnet wird. Und jetzt kommt’s: Wie stark eure Federgabel verhärtet, ob sie eher ein Stahlfeder-ähnliches, lineares Verhalten, oder eine deutlich ausgeprägte Progression aufweist – genau das könnt ihr nach euren Vorlieben verändern.

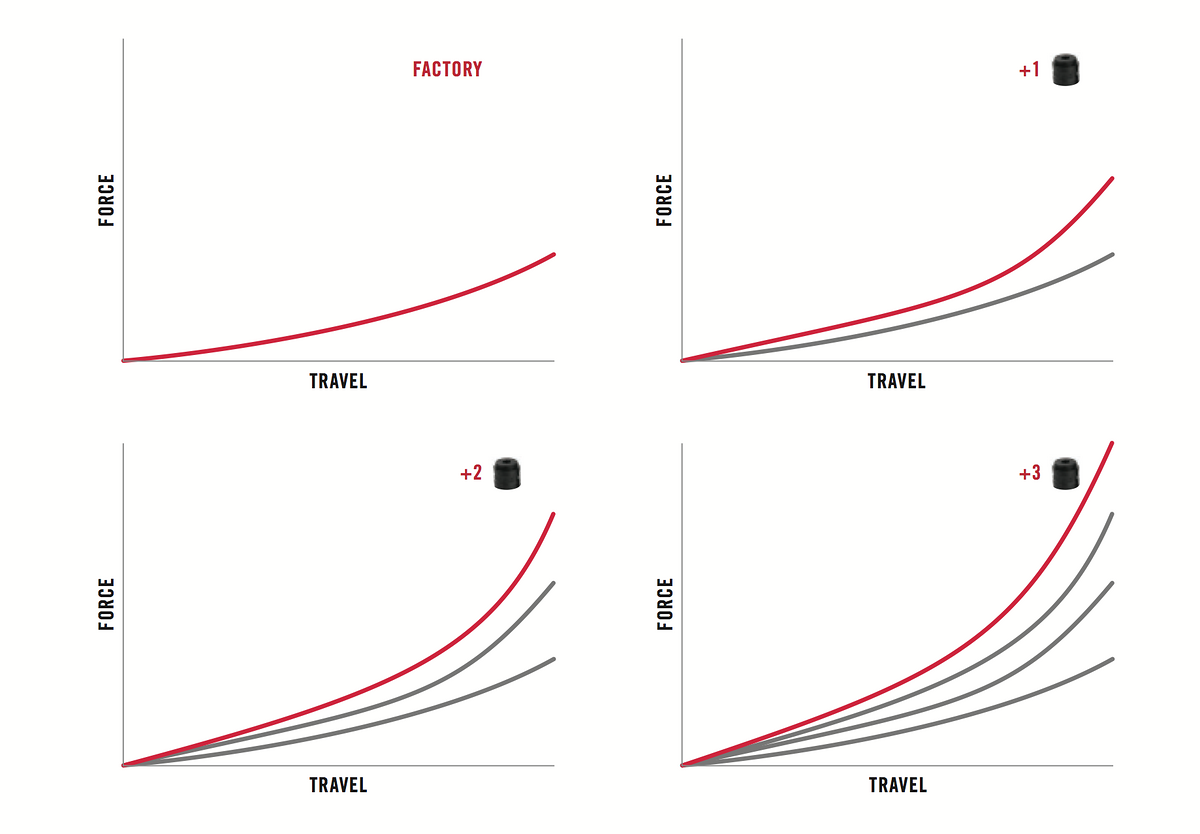

# So wirkt sich die Verringerung der Luftkammergröße aus - Mehr Token sorgen für eine stärkere Progression. Das Diagramm ist rein qualitativ und illustriert nicht, dass die Kennlinien mit zusätzlichen Tokens bei gleichem Sag einen Schnittpunkt bei etwa 25 % des Federwegs haben müsste. Links davon wird sie also unterhalb verlaufen und dann progressiv aufsteilen.

Die Anpassung der Luftkammergröße – und dadurch die Anpassung der Federkennlinie – ist die einzige Aufgabe von Rock Shox‘ sogenannten Bottomless Tokens. Dabei handelt es sich um einfache Plastikzylinder, die sich in die Luftkammer der Federgabel schrauben lassen – mehr Token in der Luftkammer bedeutet weniger Luft = bedeutet weniger Luftkammer-Volumen. Federweg und Federhärte sind davon unbeeinflusst, es ändert sich allein die Kennlinie – also der Verlauf der Federhärte!

Warum ändert die Luftkammergröße die Progression der Federgabel?

Stark idealisiert sagt die Physik: Druck x Volumen sind konstant. Das heißt beispielsweise: Halbieren wir das Volumen, verdoppelt sich der Druck in der Federgabel, was einer doppelten Federhärte entsprechen würde. Mit den Token ändern wir jetzt das Verhältnis von Federweg zu Verringerung der Luftkammergröße. Ohne Token ist die Luftkammer z.B. 5″ lang, mit einigen Token nur noch 4″ lang. Wenn wir nun jeweils 2″ weit einfedern, haben wir im einen Fall das Volumen um 40 %, im anderen um 50 % reduziert, weshalb die Gabel mit der kleineren Luftkammer stärker verhärten wird. Wir erinnern uns: Eine größere Volumenreduktion bedeutet eine größere Zunahme der Federhärte.

# In beiden Fällen ist die Luftkammer im ausgefederten Zustand mit identischem Luftdruck gefüllt - werden nun beide System identisch weit (51 mm) eingefedert, sorgt das für eine unterschiedlich starke Kompression und deshalb zu einem unterschiedlich gesteigerten Luftdruck. Die Kennlinie des rechten Systems verläuft deshalb deutlich progressiver als die des linken Systems.

Weniger abstrakt bedeutet das: Eine größere Luftkammer resultiert in einem eher linearen Federverhalten, eine kleinere Luftkammer in einem progressiveren Federverhalten. Das macht auch der Grenzfall deutlich: Wenn unsere Luftkammer nur genau so lang wäre wie der Federweg, dann müsste die Luft am Ende auf ein Volumen von 0 komprimiert werden – was einer äußerst harten Feder entspräche. Mal abgesehen davon, dass die Luft dabei sehr heiß würde, wäre das die ultimative Progression: Selbst bei ganz geringem Luftdruck müsste die enthaltene Luft sehr stark komprimiert werden. Die Gabel wäre am Anfang des Federwegs super weich, am Ende äußerst hart.

Federkennlinie und Fahrverhalten

Wie wirkt sich nun aber die, durch die Luftkammergröße beeinflusste, Federkennlinie auf das Fahrverhalten aus? Unterschiedliche Federkennlinien bedeuten in unterschiedlichen Bereichen des Federwegs unterschiedliche Charakteristika. Wir brauchen, um Durchschläge zu vermeiden, am Ende des Federwegs eine gewisse Federhärte. Die verschiedenen Kennlinien bilden jetzt verschiedene Wege dorthin: Linear, also mit gleichmäßig zunehmender Federhärte, oder progressiv, also mit zunächst weicher, dann aber schnell härter werdender Federung. Wegen der größeren Progression ist im zweiten Fall aber auch klar: Für dieselbe Härte am Ende des Federwegs ist anfangs weniger Luftdruck nötig.

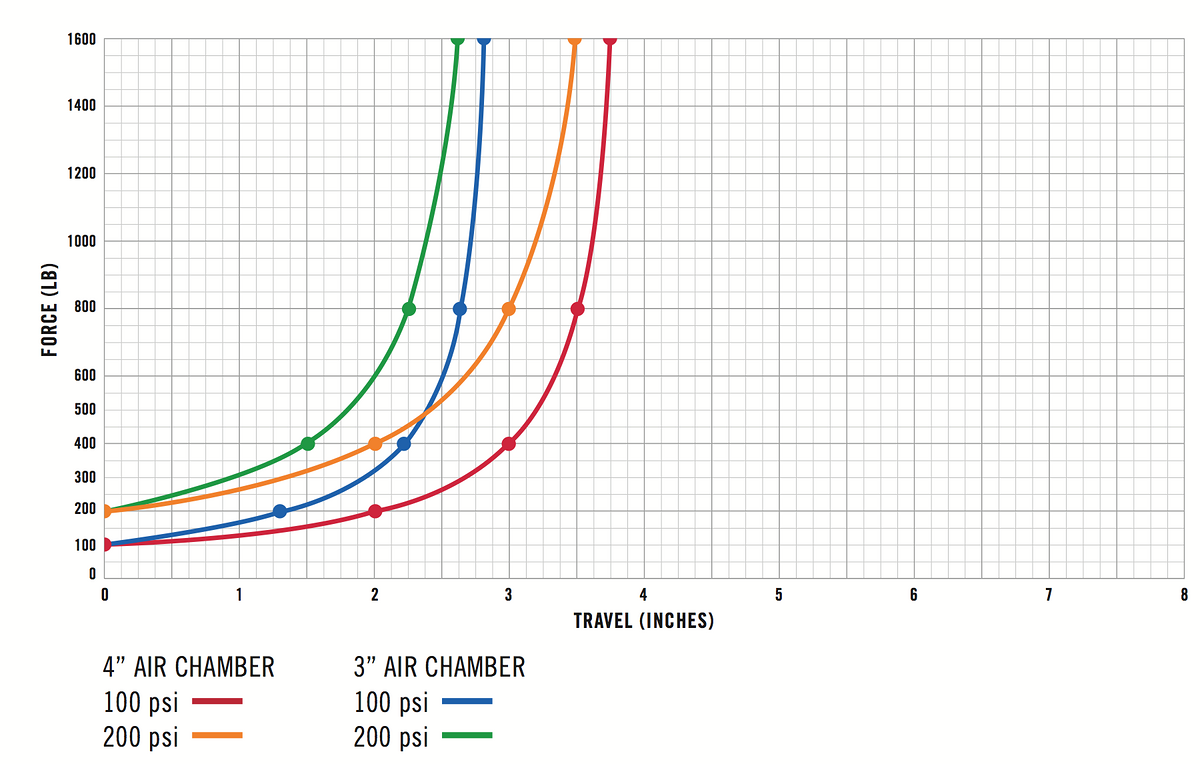

# In diesem Diagramm lassen sich die Effekte von verändertem Luftdruck und veränderter Luftkammergröße erkennen. - So zeigt der Schritt von rot nach orange und der von blau nach grün jeweils eine Verdoppelung des Luftdrucks bei gleicher Luftkammergröße. Von rot nach blau und von orange nach grün zeigt dagegen jeweils gleichen Luftdruck bei verkleinerter Luftkammer. Das zeigt: Der Luftdruck bestimmt primär die Ausgangshärte, die Kammergröße den Verlauf.

Das bedeutet: Wir haben die Wahl. Wer will, stellt seine Gabel sehr progressiv ein. Die Gabel ist dann anfangs sensibler, reagiert also bereits auf leichtere Schläge und gibt schnell Federweg frei. Bei gröberen Schlägen verhärtet sie dann. Die Gabel wird eher nicht durchschlagen, sondern nur sehr hart werden. Eine sensiblere Gabel, die dennoch nicht durchschlägt – das klingt toll. Übertreibt man es aber, bedeutet das auch: Die Gabel nutzt irgendwann den Federweg nicht mehr, weil sie bereits ein Stück vor dem Durchschlag so weit verhärtet, dass sie nicht mehr weiter einfedert. In diesem Fall verschenkt man Federweg und sollte überlegen, den Druck weiter abzusenken oder doch nicht so viele Token zu verbauen.

# Hier helfen mehr Luftdruck und mehr Dämpfung - aber auch die richtige Luftkammergröße

Weniger Token bedeuten dagegen ein größeres Luftkammervolumen und ein lineareres Verhalten. Die Gabel wird von Anfang an konstant härter, ist also auch am Anfang des Federwegs nicht ganz so feinfühlig. Dafür steilt die Kennlinie am Ende des Federwegs nicht so sehr auf, der ganze Federweg wird eher ausgenutzt. Die Risiken von zu wenig Token sind dagegen Durchschläge und verschenkte Sensibilität bei kleinen Schlägen.

Wie viele Token für wen?

Diese Frage lässt nicht pauschal beantworten, denn individuelle Vorlieben und der persönliche Fahrstil sowie das Gelände entscheiden am Ende, was sich am besten anfühlt. Dennoch ist die Tendenz, dass aggressivere, sportlichere Fahrer mehr Token wählen als der Durchschnittspilot. Kein Wunder: Kleine Schläge sind für alle vorhanden, aber wer schneller und härter fährt, der erzeugt ausgeprägtere Lastspitzen in Steinfeldern oder bei Drops – und will auch dann keinen Durchschlag. Genau dabei hilft die zusätzliche Progression durch eine verkleinerte Luftkammer. Wer also trotz korrektem Negativfederweg Durchschläge hat, weil die Gabel durch den Federweg rauscht, der sollte unbedingt eine Reduktion des Luftkammervolumens probieren.

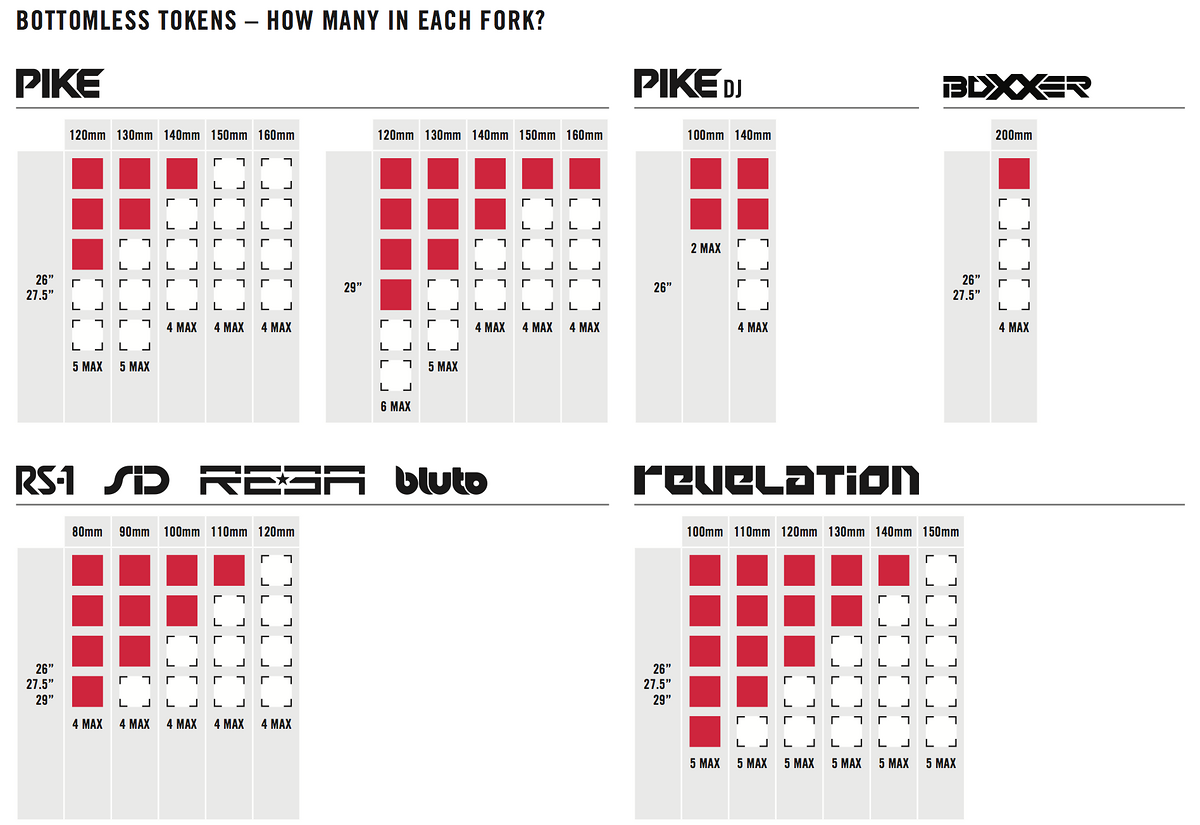

# Übersicht über alle Rock Shox Gabeln - Rot markiert sind die bereits ab Werk verbauten Token, in weiß ist die maximale Anzahl an verbaubaren Token dargestellt. In der Pike DJ ist zusätzlich ein anderer Deckel verbaut, der bereits mit 5 Tokens gleichzusetzen ist.

Ein gesamtes Setup ist aber mehr als nur der Luftdruck und die Luftkammergröße. Zwar beeinflussen die Token die Dämpfung nicht, aber: Es lassen sich mit Dämpfung und Federhärte teilweise ähnliche Fahreigenschaften beeinflussen. So gibt es Fahrer, die lieber mit weniger Dämpfung „auf der Luft“ fahren, also eine linearere Kennlinie wählen, um beispielsweise an kleinen Wurzeln Gegendruck aufbauen zu können und sich abzudrücken. Alternativ könnte man aber auch einer progressiven Kennlinie mit etwas mehr Highspeed-Dämpfung dazu verhelfen, diese kleine Wurzel nicht ganz zu schlucken, sondern Gegendruck aufzubauen – ganz nach Vorliebe eben.

Mehr zum Thema

Neue RockShox Flight Attendant-Generation Jetzt auch für Trail und Enduro

RockShox Neuheiten 2025 Erster Test von Charger 3.1 und Vivid Coil-Dämpfer

RockShox Psylo, Domain und Rudy Alle Federgabeln in der Übersicht

RockShox Flight Attendant XC Diese Bikes gibt es schon mit dem neuen System

Wie finde ich mein Luftkammersetting?

Der einzige Weg zum optimalen Setup heißt: Ausprobieren! Dabei geht ihr am besten so vor:

• Macht eine Referenzfahrt mit eurem aktuellen Setup auf einer Strecke, die ihr mehrmals hintereinander fahren könnt.
• Messt euren Sag. Anschließend das Luftkammervolumen maximieren, sprich alle Token entfernen, und hinterher denselben Sag (nicht denselben Luftdruck) einstellen.
• Probefahrt mit maximaler Luftkammergröße, anschließend Umbau auf minimale Luftkammergröße (maximale Token-Anzahl), erneut denselben Sag einstellen.
• Probefahrt mit minimaler Luftkammergröße. Jetzt solltet ihr ein gutes Gefühl dafür haben, wie sich die Luftkammergröße auswirkt.
• Abhängig davon, was sich für euch besser angefühlt hat, könnt ihr jetzt eine passende Anzahl Token auswählen, und euer Setup verfeinern: Den Druck oder die Dämpfung korrigieren. Tendenziell müsst ihr mit weniger Token mehr Zugstufendämpfung fahren, weil ihr auch einen höheren Luftdruck fahren werdet.

# Mein persönliches Setup - Zwei Token in der Gabel scheinen für meinen Fahrstil und mein Gewicht der beste Kompromiss aus sensiblem Ansprechen und Federwegnutzung ohne Verhärten am Ende.

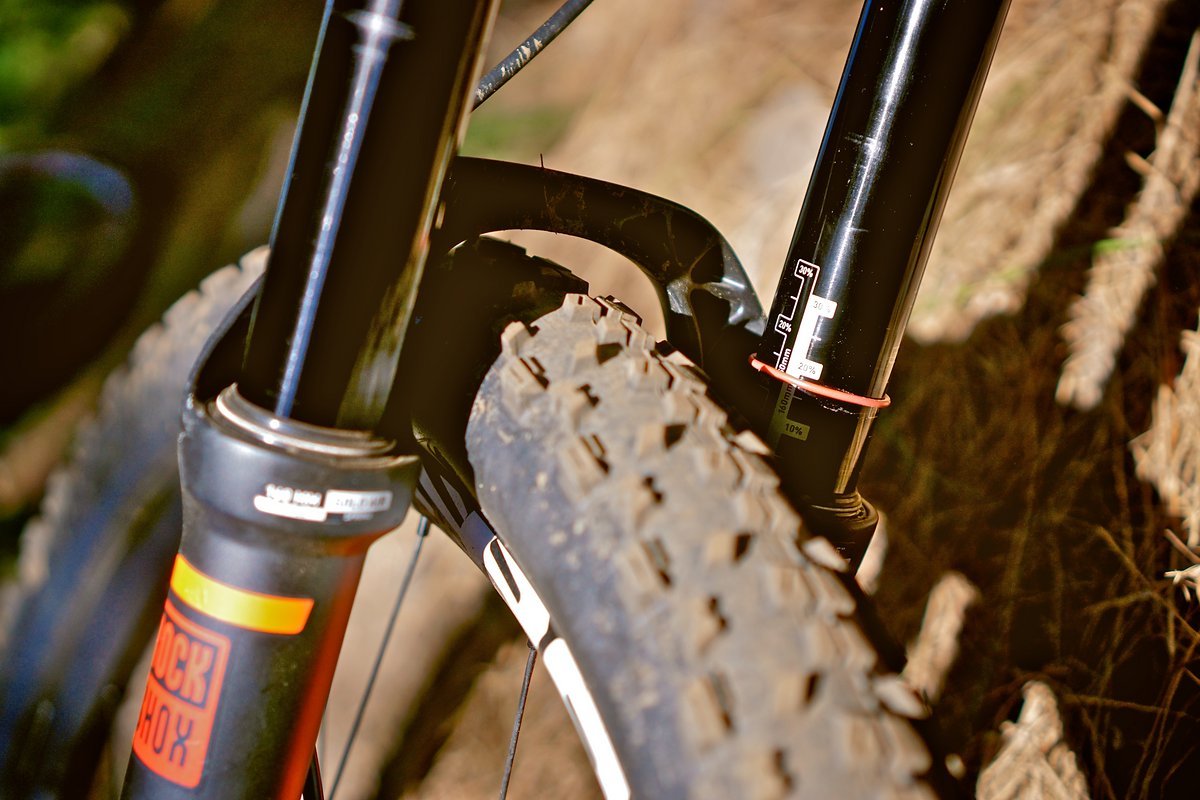

# Das sieht schon mal gut aus - Die Pike hat ihren Federweg fast komplett genutzt

# Ein ganz wichtiger Punkt - wenn man mit der Luftkammergröße spielt, sollte man immer den selben Sag wählen, und nicht nach Luftdruck gehen. Tendenziell ist mit mehr Token für den selben Sag nämlich ein geringerer Luftdruck notwendig.

Wen es interessiert: Die meisten Enduro-Rennfahrer vom Schlag eines Herrn Barel fahren 3 oder 4 Token bei 160 mm Federweg. Ich persönlich fühlte mich mit 1 oder 2 Token am wohlsten, und so habe ich schon viele unterschiedliche Vorlieben von keinem bis zur maximalen Anzahl an Token gehört – jede davon kann, in Kombination mit dem richtigen Luftdruck und passend zur Fahrweise, absolut sinnvoll sein.

# Im Rennmodus machen sich mehr Token positiv bemerkbar - höheres Tempo resultiert von Zeit zu Zeit in Lastspitzen, die mit mehr Token weniger wahrscheinlich zum Durchschlag führen.

Wie ändere ich die Luftkammergröße?

Rock Shox hat mit seinen Token (rot für 35 mm Gabeln wie die Pike und Boxxer, schwarz für 32 mm Gabeln wie RS-1, Revelation und Bluto) ein sehr schönes System dafür entwickelt. Die Montage- und Demontage ist einfach, und auch der aktuelle „Füllstand“ lässt sich exakt ermitteln. Formula verwendet beispielsweise Ballistol, also eine Flüssigkeit, die einfach in die Luftkammer gefüllt wird. Das Problem: Wie viel Öl in der Luftkammer ist lässt sich schwer sagen, das vollständige Entfernen der Flüssigkeit stellt ebenfalls eine Herausforderung dar. Auch Fox ermöglicht bei der 36 die Anpassung durch Spacer, gleiches gilt für die SR Suntour Auron. Das Prozedere ist bei Token-basierten Systemen meistens ähnlich und wurde hier am Beispiel der Pike vorgestellt.

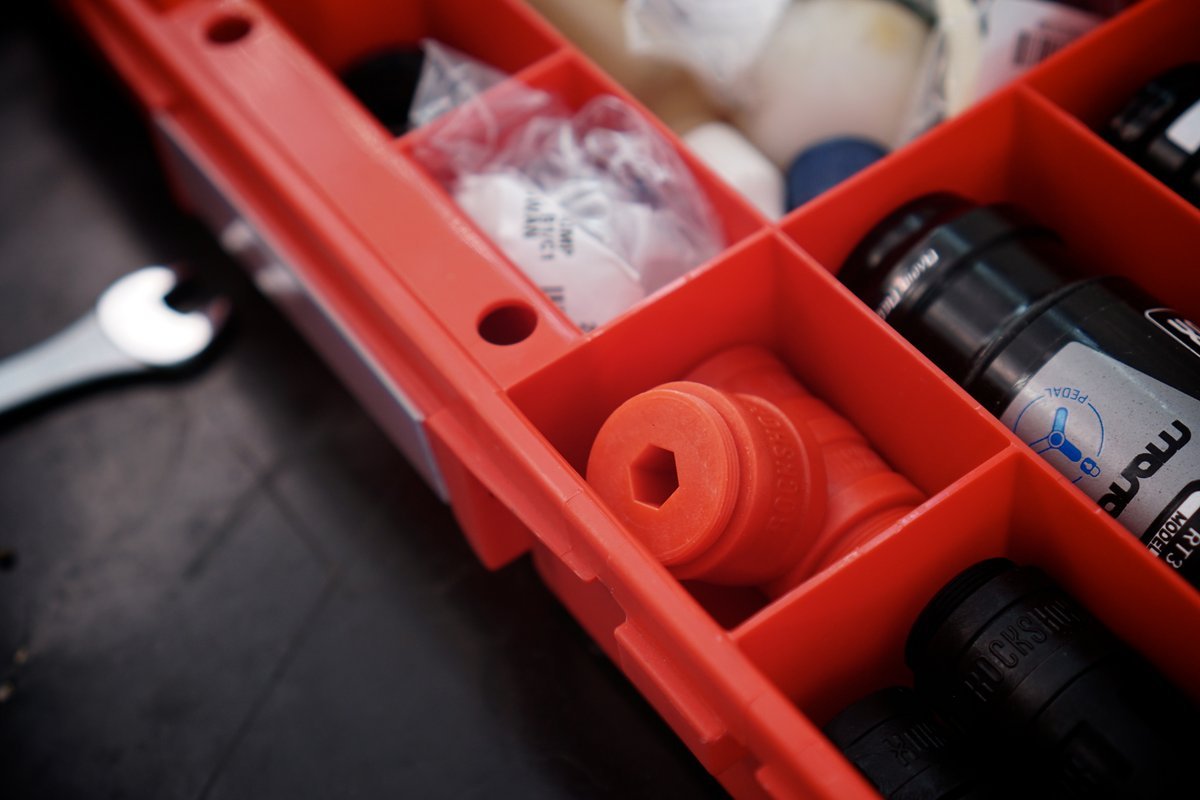

# Das sind sie - Bei den Token handelt es sich um einfache Kunststoff-Zylinder mit Werkzeugeingriff und Gewinde. Wer eine Pike einzeln kauft, kriegt 3 Stück davon mitgeliefert, ansonsten sind sie im 3er Pack für ein paar Euro zu haben.

# Der erste Schritt ist mit der wichtigste - die Luft aus der Luftkammer lassen!

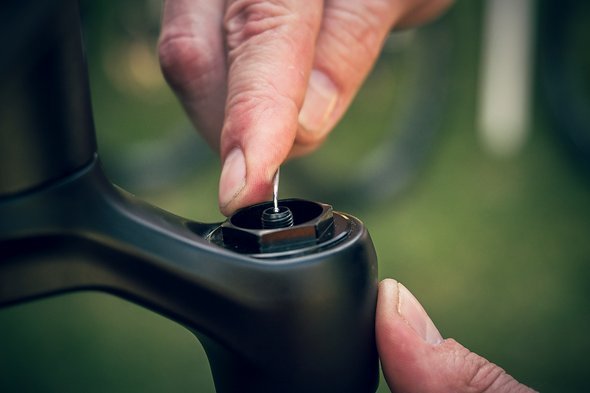

# Dazu mit einem geeigneten Werkzeug aufs Ventil drücken - bis keine Luft mehr entweicht. Tipp: Ein 3 mm Innensechstkant eignet sich hervorragend.

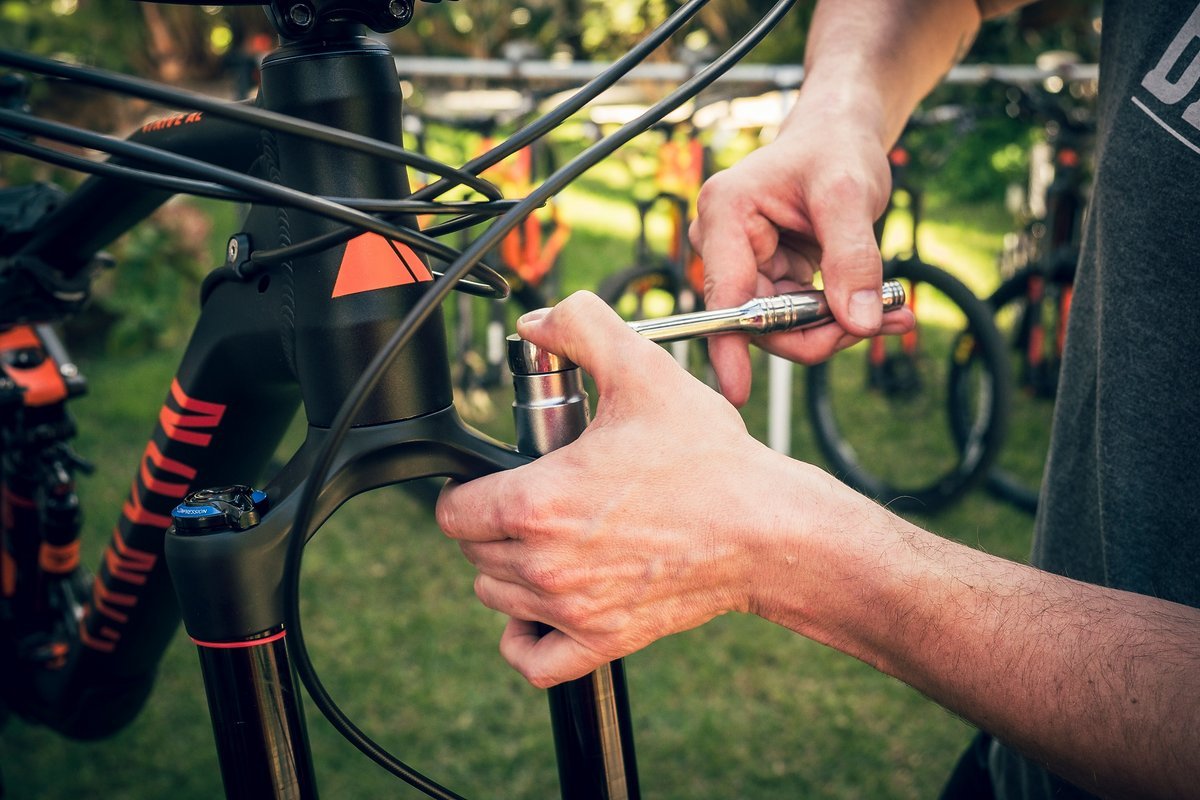

# Mit einer 24 mm Nuss lässt sich der Deckel entfernen

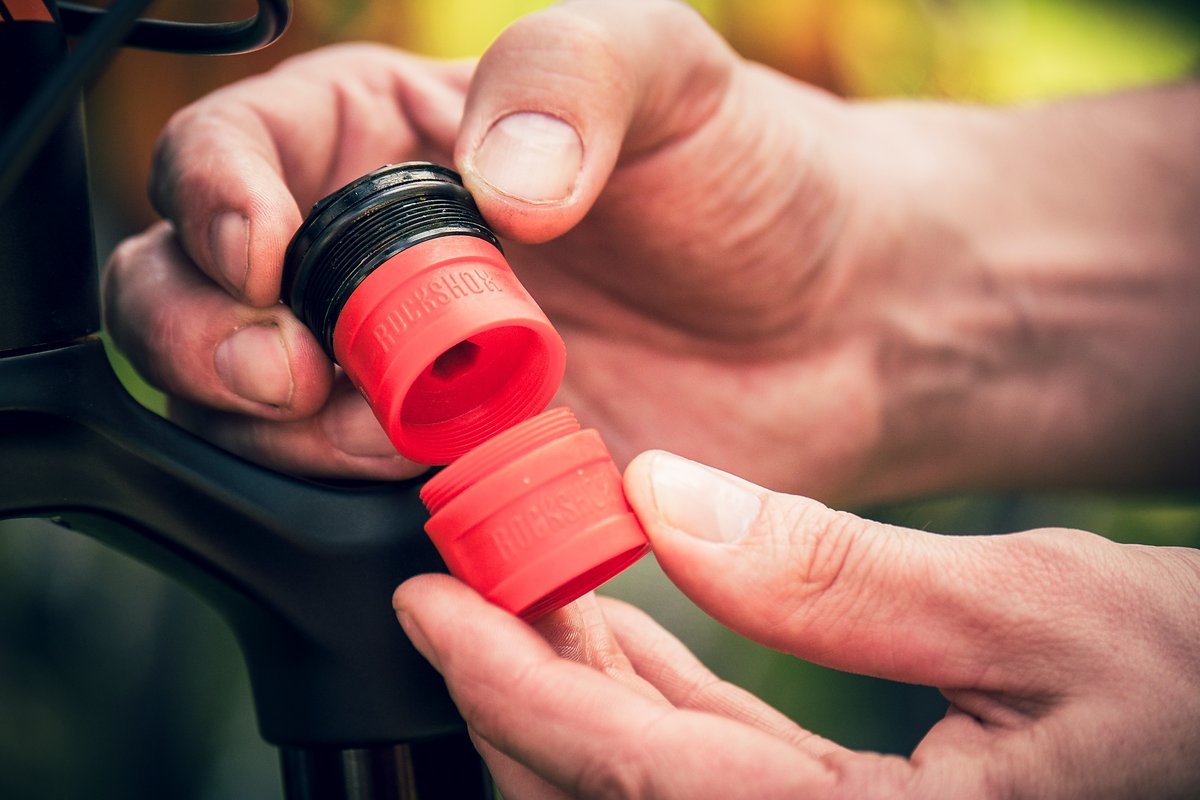

# Die Token werden einfach in den Deckel geschraubt

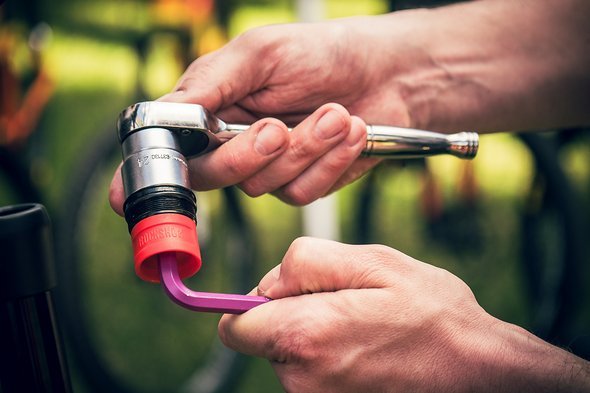

# Mit einem 6 mm Innensechskant lässt sich der Token fixieren - oder verbaute Tokens lösen. An sich ist der Schlüssel aber kaum nötig, 1-2 Nm genügen, um die Token sicher zu fixieren.

# Es lässt sich Token für Token ein Stapel bauen - bis zur Maximalanzahl, die von Radgröße und Federweg abhängt.

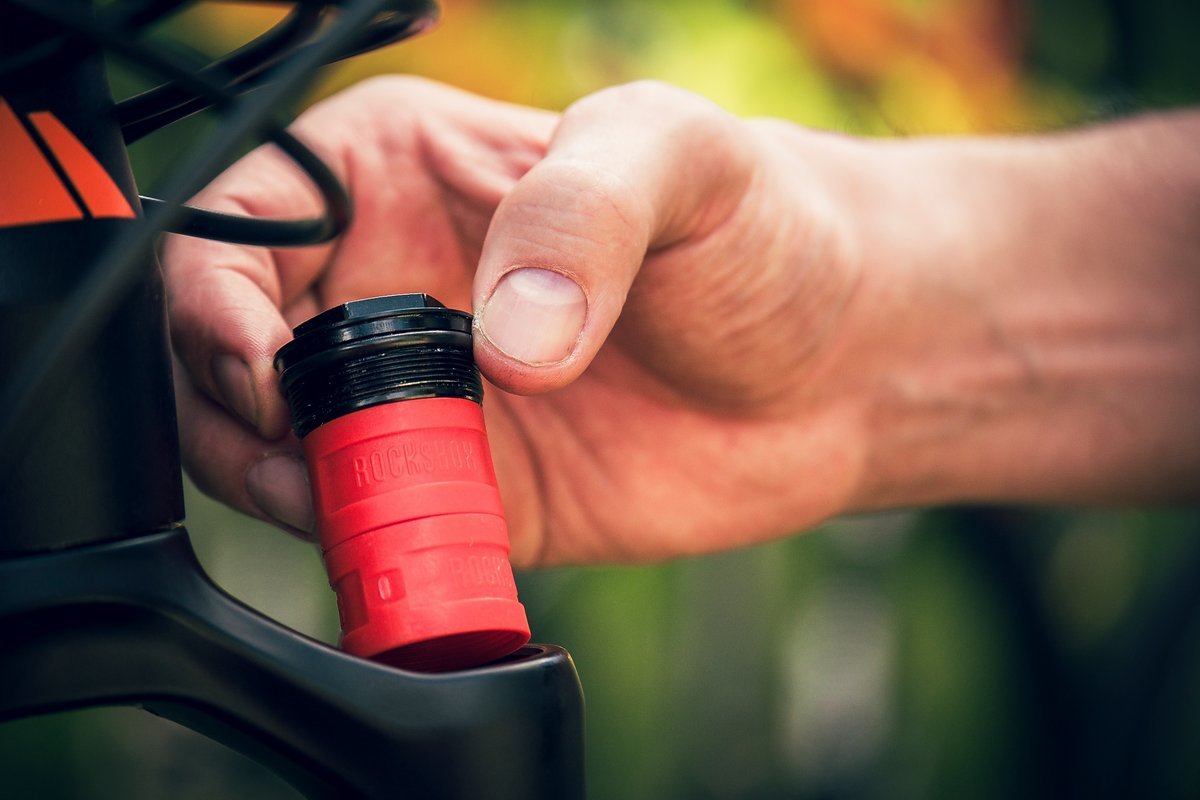

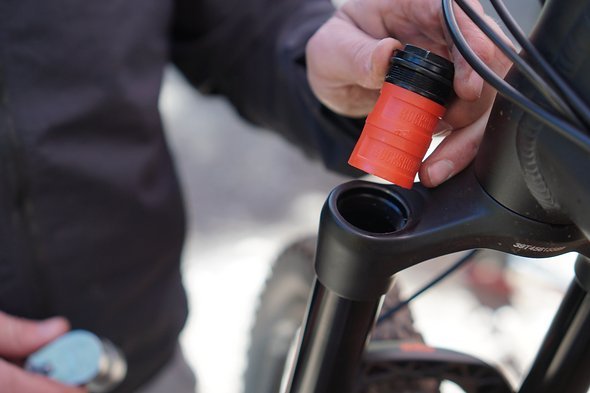

# Deckel mit bevorzugter Token-Anzahl einsetzen - Dabei vorsichtig und von Hand beginnen, um das Gewinde auf keinen Fall zu beschädigen.

# Die Gabel wieder fest verschließen - leichter Druck aufs Werkzeug verhindert ein Abrutschen und damit hässliche Schrammen an der Gabel. Das korrekte Anzugmoment liegt bei 28 Nm.

# Umbau abgeschlossen - jetzt die Gabel wieder befüllen und auf zur nächsten Probefahrt

Video

Neben unserer Foto-Story gibt es auch von Rock Shox ein How-To-Video, in dem der Einbau von Token gezeigt wird – man benötigt tatsächlich nur eine 24 mm Nuss, einen 3 mm und einen 6 mm Inbus, und es kann los gehen.

Zusammenfassung

Durch die Verwendung von Token lässt sich die Federkennlinie vieler Federgabeln ändern. Mehr Token bedeuten eine besser Feinfühligkeit und verringertes Durchschlagrisiko, mit weniger Token ergibt sich dagegen ein lineareres Verhalten und eine größere Federwegsausnutzung. Wir können nur empfehlen, die Veränderung auszuprobieren – die Unterschiede sind deutlich und der Umbau einfach.
