Dreh-Momente am Dienstag Individuelle Sättel durch 3D-Druck

Die Sättel Specialized S-Works Power with Mirror Technology by Carbon und Fizik Antares Adaptive Versus Evo 00 haben nicht nur einen sperrigen Namen, sondern auch das Potential zu einer kleinen Revolution: Durch eine kundenindividuelle Gestaltung könnten diese beiden Sättel den Fahrkomfort deutlich steigern. Wie genau das funktionieren kann, erfahrt ihr in dieser Ausgabe von Dreh-Momente am Dienstag.

Stefanus

Lesezeit ~5 MinutenMin.

Veröffentlicht in MTB Sattel

17. September 2019

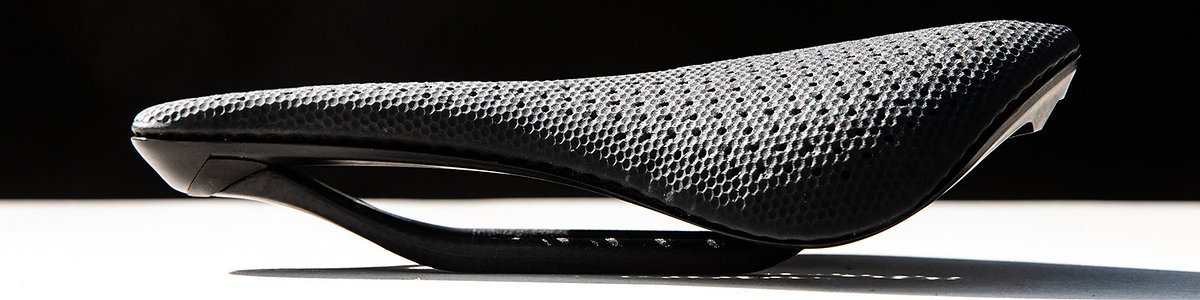

# Ist das der Sattel der Zukunft? - Zumindest ist der Ansatz, die Deckhaut additiv herzustellen, und so individuell anpassen zu können, extrem spannend.

Die Kontaktpunkte von Fahrer und Fahrrad entscheiden über Freud oder Leid beim Radfahren. Und weil jede und jeder eine andere Anatomie hat, anders auf dem Rad sitzt und anders damit fährt, ist es häufig trotz großer Auswahl schwierig, eine bequeme Lösung für Sattel, Griffe und Schuhe zu finden. Genau hier könnte Specialized ansetzen und durch individuelle Sättel die Freude am Radfahren vergrößern. Sowohl Specialized als auch Fizik haben sich hierfür mit der Firma Carbon zusammen getan, die das Know-How zu 3D-Druck und Gitterstrukturen beisteuern soll.

Video

The Next-Gen Bike Saddle

Wir benötigen deine Zustimmung, um den von unserer Redaktion eingebundenen Youtube-Inhalt anzuzeigen. Mit dem Klick auf das Video erklärst du dich damit einverstanden, dass dir externe Inhalte angezeigt werden. Damit können personenbezogene Daten an Drittplattformen übermittelt werden. Mehr dazu in unseren Datenschutzhinweisen.

Wie funktioniert’s?

Im Grunde steht man mit individuellen Sätteln vor zwei Herausforderungen: Erstens – wie erstellt man das individuelle Modell, und zweitens: wie stellt man es dann her?

Teil 1: Ein individuelles, virtuelles Sattel-Modell

Normalerweise wird ein Sattel entweder von Hand geshaped und anschließend nachmodelliert, um ein Werkzeug herzustellen, oder er wird direkt am Computer konstruiert und dann damit das Werkzeug produziert. Zum konventionellen Vorgehen hatte ich ja schon vor einiger Zeit etwas geschrieben. Das könnte man natürlich auch für jedes Gesäß individuell machen, aber der Konstruktionsaufwand würde die Preise dafür leider recht schlecht bezahlbar machen.

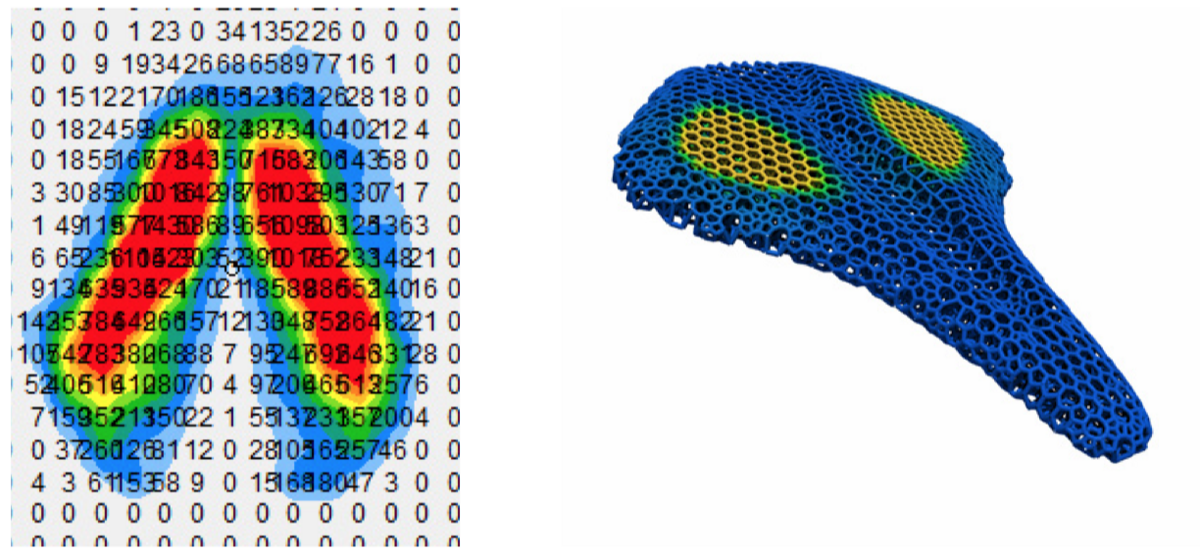

# Eine Druckverteilung unter den Sitzknochen haben auch SQLab, Rose oder 66Sick schon verwendet, um einen besser passenden Sattel vorzuschlagen - im Falle des digitalen Datenworkflows kann diese Druckverteilung nun aber genutzt werden, um einen ganz speziellen Sattel zu produzieren. Dieser kann dann bspw. dort härter sein, wo höherer Druck auftritt, und so die Druckverteilung ausgleichen.

Die von Carbon (übrigens einer der ungeschickteren Namen am Markt, wenn man mich fragt: „Carbon“ ist ein Start-Up aus dem Silicon Valley, das die „CLIP“ genannte „DLS“-Technologie entwickelt hat und entsprechende Materialien und Anlagen vertreibt, aber dazu später mehr. Früher hieß das Unternehmen wenigstens noch Carbon3d, aber jetzt ist es einfach nur verwirrend.) veröffentlichte Case-Study legt ein anderes, automatisiertes Vorgehen nahe: Aus einer Druckverteilung dürfte automatisiert eine passende CAD-Geometrie erzeugt werden. Man darf sich vorstellen, dass man auf einer Messplatte Probe sitzt, wie man es heute schon in einigen Läden üblich ist. Daraus wird dann nicht nur der Sitzknochenabstand ermittelt, sondern alle Informationen genutzt: Wo ist der größte Druck, wie ist er verteilt?

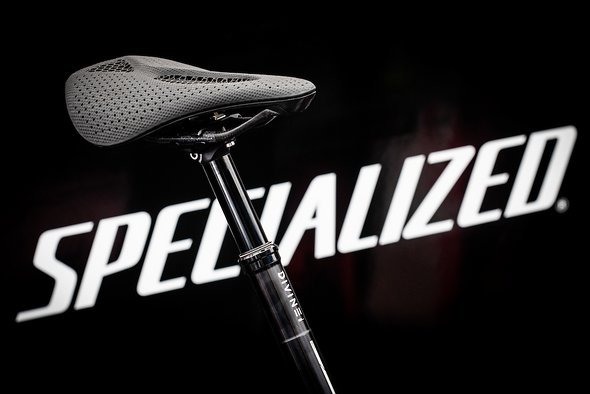

# Ab 2020 können auch Kunden darauf hoffen, einen solchen Sattel ihr Eigen zu nennen - wie genau die Kundeninformation zur Druckverteilung ins Design einfließen kann, ist momentan in Klärung.

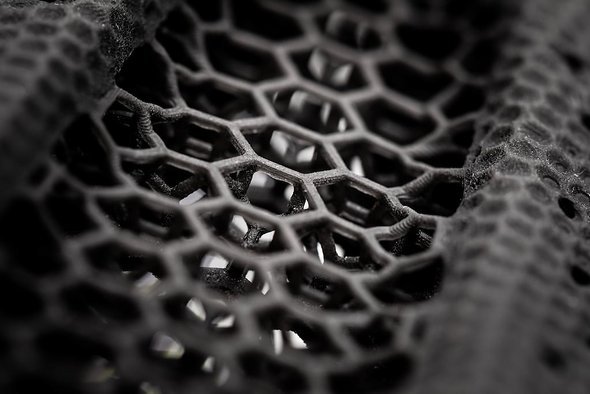

# Filigrane Balken aus elastischem Polyurethan - individuelle Anpassung und eine enorme Gestaltungsfreiheit machen das Thema sehr spannend.

Je nach Druck wird dann die Gitterstruktur engmaschiger oder weiter, mit dickeren oder dünneren Balken gestaltet. Gleichzeitig sollen die Zellstrukturen teilweise so ausgelegt sein, dass sie maximal Energie aufnehmen (eher dämpfen) oder zurückgeben (eher federn). Man sei überrascht gewesen, dass größere Dämpfung nicht unbedingt einen größeren Komfort bedeute, heißt es in der Veröffentlichung. Man darf sich also vorstellen, dass die 14.000 Balken im Inneren des Sattels je nach ermitteltem Druck skaliert und verschoben werden, sodass sich eine individuelle Geometrie ergibt. Spannend wird es dann, wie beispielsweise mit den Lüftungsöffnungen und der Hüllgeometrie umgegangen wird – es ist nicht zu viel gesagt, dass diese automatisierte 3D-Konstruktion eine der größeren Herausforderungen an der ganzen Geschichte darstellt. Dass sich die komplexe, dreidimensionale Gitterstruktur überhaupt herstellen lässt, ist ein Vorzug des 3D-Drucks.

# Momentan befindet sich der Sattel in der Erprobung durch Specialized Sportler*innen - sowohl auf dem Rennrad als auch im MTB-Weltcup (XC) werden die Sättel probiert. Man beachte den großen Unterschied zwischen den beiden hier gezeigten Modellen.

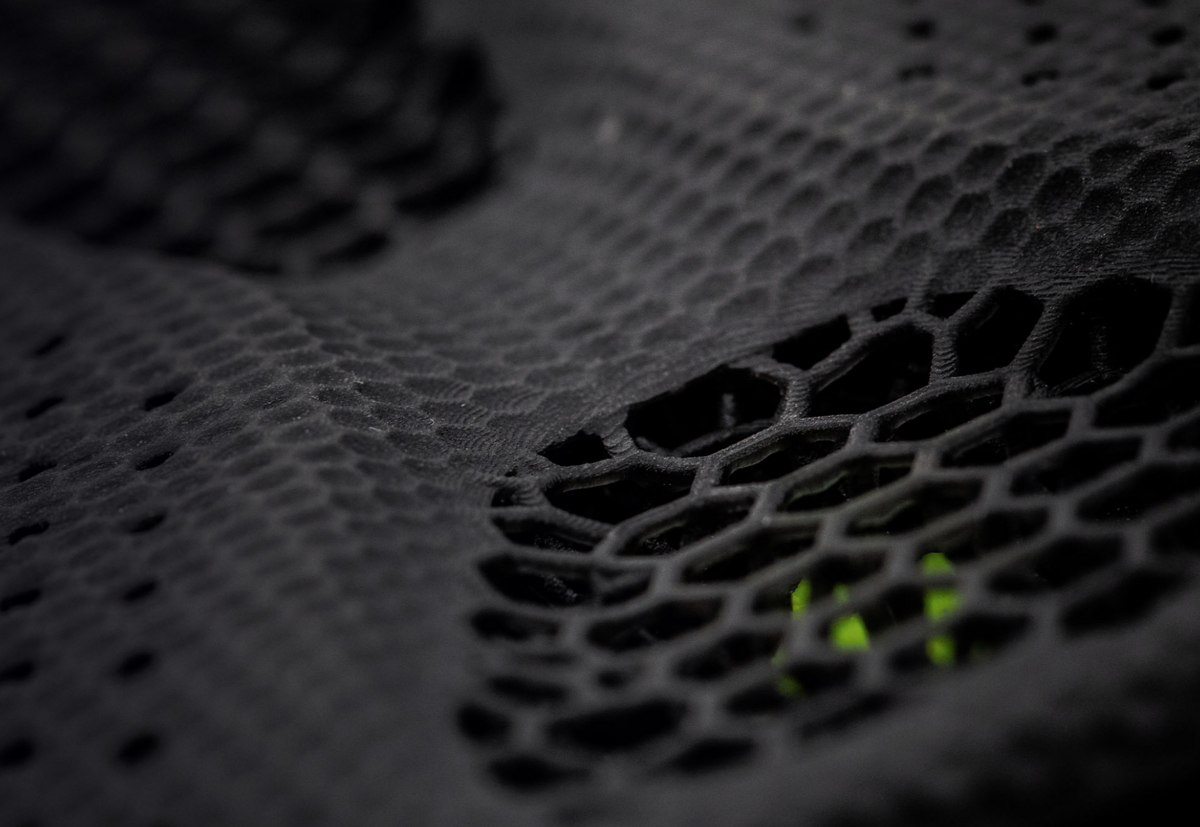

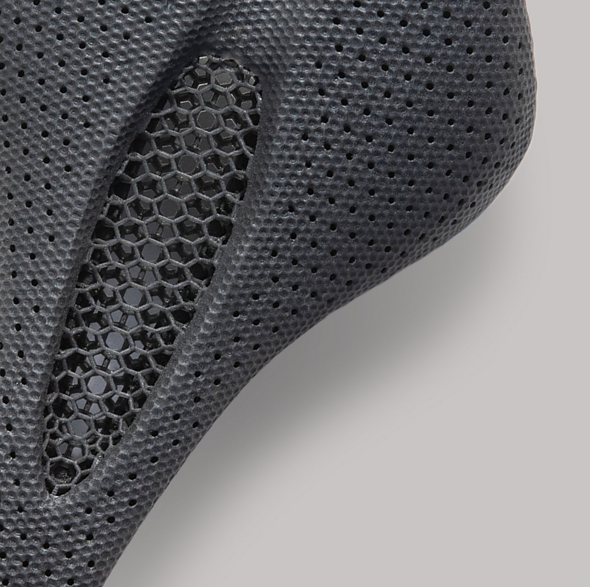

# Unter der perforierten Haut sitzt eine Gitterstruktur - durch Variation der Dicke, Form und Weite der Struktur lässt sich die Härte des Sattels lokal anpassen.

Durch gezielt variierte Rauheit der Oberfläche des Sattels soll sich eine optimale Bewegungsfreiheit und Grip auf dem Sattel einstellen.

Teil 2: Ein individuelles Sattel-Modell herstellen

Bei der Individualteil-Herstellung kommt der nächste Vorzug des 3D-Drucks zum Vorschein. Weil kein Werkzeug verwendet wird, das immer die gleiche Form hat, ist es einer Carbon-Anlage grundsätzlich egal, ob sie immer das gleiche oder nur unterschiedliche Bauteile produziert.

# In der Makro-Aufnahme glaubt man, die 3D-Druck typischen Schichten zu erkennen - tatsächlich handelt es sich hierbei um in allen 3 Raumrichtungen verlaufende Voxelkanten, die durch das Pixel-basierte Herstellungsverfahren entstehen.

Um eine oder mehrere Satteldecken zu produzieren, wird das Modell virtuell in viele dünne Schichten zerschnitten. Das eint alle additiven Herstellungsverfahren: Es wird Schicht für Schicht aufgebaut, was auch komplexe Geometrie erlaubt. In die Maschine wird zunächst ein lichtaushärtendes Harz in die Wanne eingefüllt und dann die Bauplattform bis fast an die transparente Membran auf der Unterseite der Wanne gefahren. Unterhalb sitzt vereinfacht gesagt ein „Beamer“, der auf der Fläche der Bauplattform jeden Punkt entweder belichten oder nicht belichten kann. Der „Beamer“ zeigt also einfach eine Schnittfläche nach der anderen an, und wo er einen Bauteilschnitt zeigt, härtet dieser zum Bauteil aus. Dann wird die Platte einen Hauch höher gefahren und die nächste Schicht ausgehärtet.

Carbon Digital Light Synthesis™ Technology

Das Besondere an der Technologie von Carbon: Einerseits wird eine ganze Schicht auf einmal bearbeitet (und nicht wie bei vielen anderen 3D-Druck-Technologien eine Schicht mühsam mit einer Düse oder einem Laser schraffiert), andererseits ist zwischen den Schichten kein Hub aus dem Harzbecken nötig. Hier spielt die Chemie eine wichtige Rolle; denn damit das Bauteil durch den Beamer nicht an der Unterseite der Wanne festgeklebt wird, kann die Reaktion von Harz unter Lichteinwirkung nur in Abwesenheit von Sauerstoff stattfinden. Durch die Membran findet sich aber eine mit Sauerstoff angereicherte Schicht darüber, die so genannte Dead-Zone. Die Reaktion findet dann erst minimal über der Membran statt, wodurch Carbon die Bauplattform fast kontinuierlich aus dem Harz ziehen kann. Diesen Vorgang sollen die beiden Namen „Continous Liquid Interphase Production, kurz CLIP“ und „Digital Light Synthesis, kurz DLS“ beschreiben.

# Oberhalb des Harzbades ist das Bauteil mit seinen dreidimensionalen Kanten zu sehen - man darf sich ein so hergestelltes Bauteil wie ultra-fein aufgelöstes Lego vorstellen: Entweder ein Würfel wird ausgehärtet zum Bauteil, oder er bleibt flüssig im Bad zurück.

# Hier ist eine homogene Gitterstruktur dargestellt. - Sie kann aber grundsätzlich beliebig variieren.

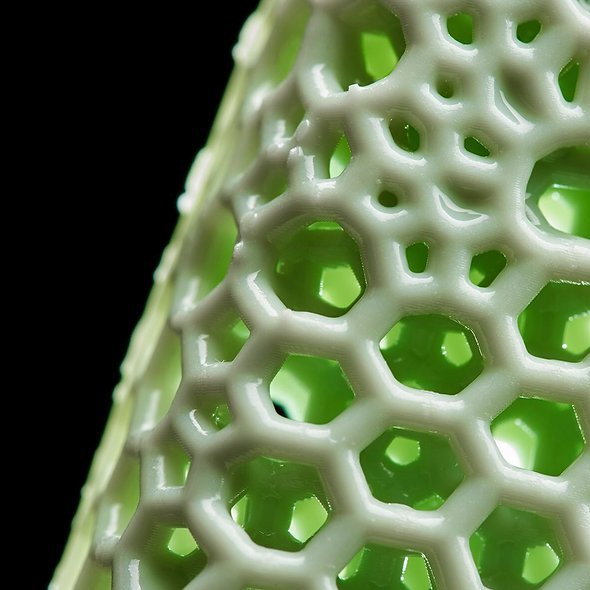

# Diese Gitterstruktur hat kein Mensch konstruiert - die Auflösung der Carbon DLS Anlagen ist sehr hoch, wodurch sehr glatte Oberflächen möglich sind.

Nach dem eigentlichen „3D-Druck“ müssen die Satteldecken dann noch von der Platte getrennt, gereinigt und nachvernetzt werden – in einem Ofen wachsen die Polymer-Ketten und die finalen Eigenschaften stellen sich ein. Damit wäre die Satteldecke fertig. Fehlt noch das Gestell – dieses wird freilich nicht aus elastischem Polyurethan hergestellt, wir gehen eher von faserverstärktem Kunststoff aus. Bei Fizik gibt es hier zwei verschiedene Schalen in unterschiedlicher Breite; bei Specialized gibt es hierzu noch keinen Kommentar – ob tatsächlich nur eine individuelle Satteldecke auf dem immer gleichen Grundgerüst montiert wird, ist derzeit noch nicht bekannt.

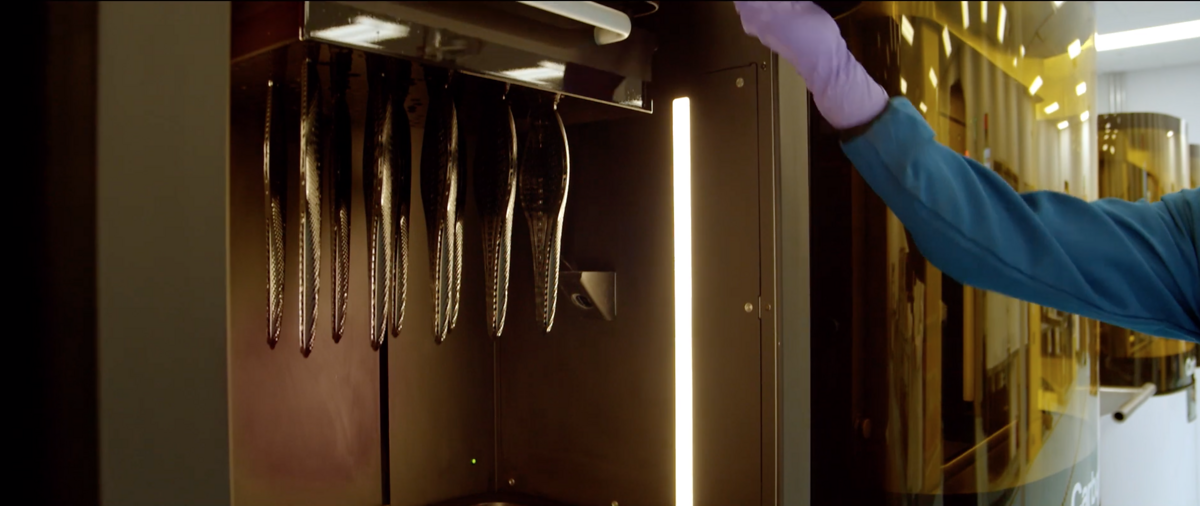

# Die Satteldecken hängen nach dem Produktionsprozess an der Bauplattform - anschließend werden sie getrennt, gereinigt und final ausgehärtet; bevor sie auf die Sattelschale montiert werden können.

Specialized und Fizik sind übrigens nicht die ersten, die auf die Technologie von Carbon aufmerksam geworden sind: Auch Adidas stellt die Sohlen seiner Futurecraft 4D Sneaker auf den amerikanischen Anlagen her. Individuell ist hier aber – bisher – gar nichts: Die Sneaker werden nicht an den Fuß des Käufers angepasst. Hohe Sammlerwerte erzielen die ständig ausverkauften Teile trotzdem – der Verkaufspreis von 299 € wird aus zweiter Hand zuverlässig überschritten und reicht teilweise in den vierstelligen Bereich. Hinsichtlich der Markteinführung will Fizik schon ein wenig weiter sein als Specialized und hat die Sättel für Ende 2019 angekündigt. Das genaue Vorgehen zur Individualisierung wurde aber noch nicht bekannt gegeben. Bei Specialized soll es in 2020 so weit sein.

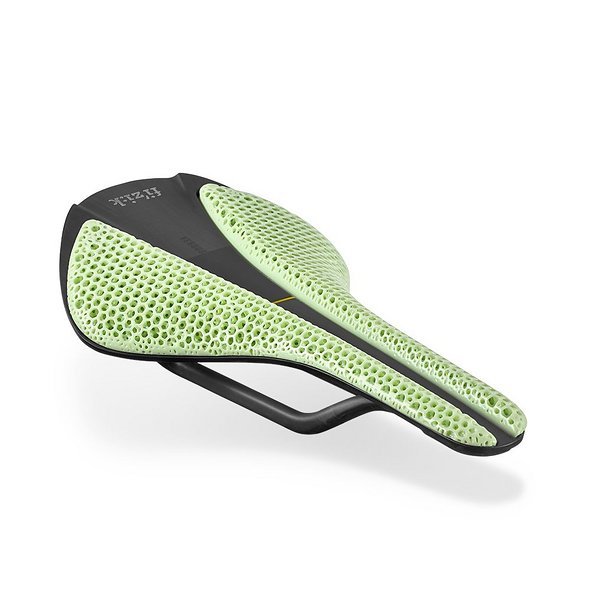

# Fizik Adaptive Versus Evo 00 Draufsicht - nur die hellgrünen Bereiche sind 3D-gedruckt

# Fizik Adaptive Versus Evo 00

Was kommt dabei raus?

Im Gegensatz zu normalem Sattelschaum ist die Gitterstruktur des S-Works Power with Mirror Technology offenporig. Das bedeutet, dass theoretisch viel mehr Luft hindurch strömen kann. Das dürfte aber nicht der große Vorteil sein – spannend ist dagegen, ob die angepasste Härteverteilung tatsächlich einen viel besseren Komfort bedeutet. Davon wird man sich frühestens ab 2020 einen Eindruck verschaffen können. Wir sind bereit, uns vermessen zu lassen und ein neues Level des Sitzkomfort zu erreichen – denn bisher hat auch der bequemste Sattel irgendwann irgendwo irgendwie gedrückt. Was der Spaß dann kostet? Warten wir es ab – teuerer als der 263 € kostende, aktuelle Specialized S-Works Power wird es aber ziemlich sicher …
