X2 Rollenlagertool

[pannenharry]

Hi.
An meinem x2, der in meinem Nomad 5 verbaut ist, sind statt der Standardbuchse Rollenlager dran (Siehe Bild2).
Das muss ich wechseln, man braucht aber ein spezielles Tool, um es zu de-/installieren (siehe Bild 1). Das kostet aber über 120€!!!!
Zum aus-/einpressen der Lager und der Hülse habe ich ein Werkzeug hier.
Aber um die Buchsen raus und wieder reinzumachen, braucht man 2 Gewindebolzen.
Weiß zufällig einer von euch, was das für ein Gewinde ist?
Wenn das ein Standard m8 wäre, könne man sich selbst was basteln.
Danke für die Hilfe
Schöne Grüße



[senkaeugen]

Hi.
An meinem x2, der in meinem Nomad 5 verbaut ist, sind statt der Standardbuchse Rollenlager dran (Siehe Bild2).
Das muss ich wechseln, man braucht aber ein spezielles Tool, um es zu de-/installieren (siehe Bild 1). Das kostet aber über 120€!!!!
Zum aus-/einpressen der Lager und der Hülse habe ich ein Werkzeug hier.
Aber um die Buchsen raus und wieder reinzumachen, braucht man 2 Gewindebolzen.
Weiß zufällig einer von euch, was das für ein Gewinde ist?
Wenn das ein Standard m8 wäre, könne man sich selbst was basteln.
Danke für die Hilfe
Schöne Grüße

Sind Kugellager ;-)
Mit ziemlicher Sicherheit irgendwas zölliges!
Steigung kann ich nicht messen, da mir zöllige Steigungslehren fehlen.

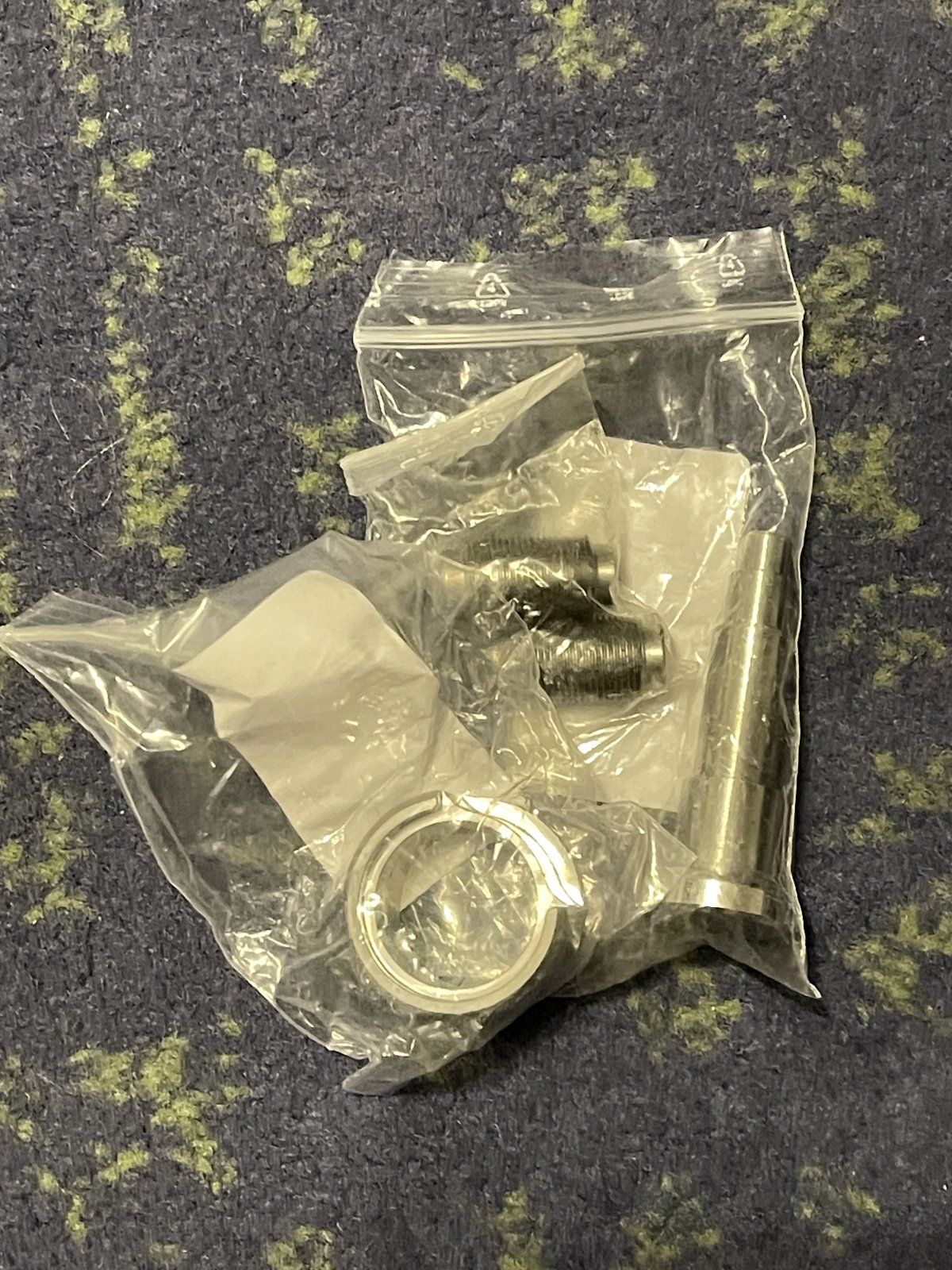

Ich kann Dir aber gern das Tool - gegen eine Kaution und Versandkosten - leihen ;-)

https://www.ridefox.com/fox17/help....ac1c8&mc_eid=8390662fc5#5-pieceflangedbushing

Da braucht es schon etwas mehr als ein Paar entsprechende "Schrauben", wenn das Gebastel nicht komplett eskalieren soll



[kawamaha]

...Steigung kann ich nicht messen, da mir zöllige Steigungslehren fehlen...

Könnte ein UNF 1/2-20 sein, Steigung und Gangzahl stehen dabei...



[pannenharry]

Hi.
Cool, danke für das Angebot.
Da würde ich evtl. drauf zurückgreifen.
Nächste Woche bekomme ich von einem Kumpel einen passenden Dämpfer, um zu testen, ob das Knarzen tatsächlich von dem Lager kommt.
Dann würde ich mich bei dir melden.
Bayreuth wäre eh nicht so weit weg
Schöne Grüße



[pannenharry]

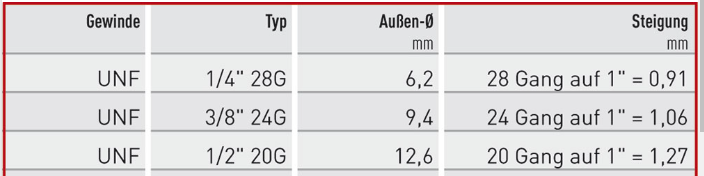

Könnte ein UNF 1/2-20 sein, Steigung und Gangzahl stehen dabei...
Anhang anzeigen 1962724

Danke!



[senkaeugen]

Hi.
Cool, danke für das Angebot.
Da würde ich evtl. drauf zurückgreifen.
Nächste Woche bekomme ich von einem Kumpel einen passenden Dämpfer, um zu testen, ob das Knarzen tatsächlich von dem Lager kommt.
Dann würde ich mich bei dir melden.
Bayreuth wäre eh nicht so weit weg
Schöne Grüße

Wegen dem ständigen Knarzen der Dinger, sind die auch rausgeflogen bei mir ️

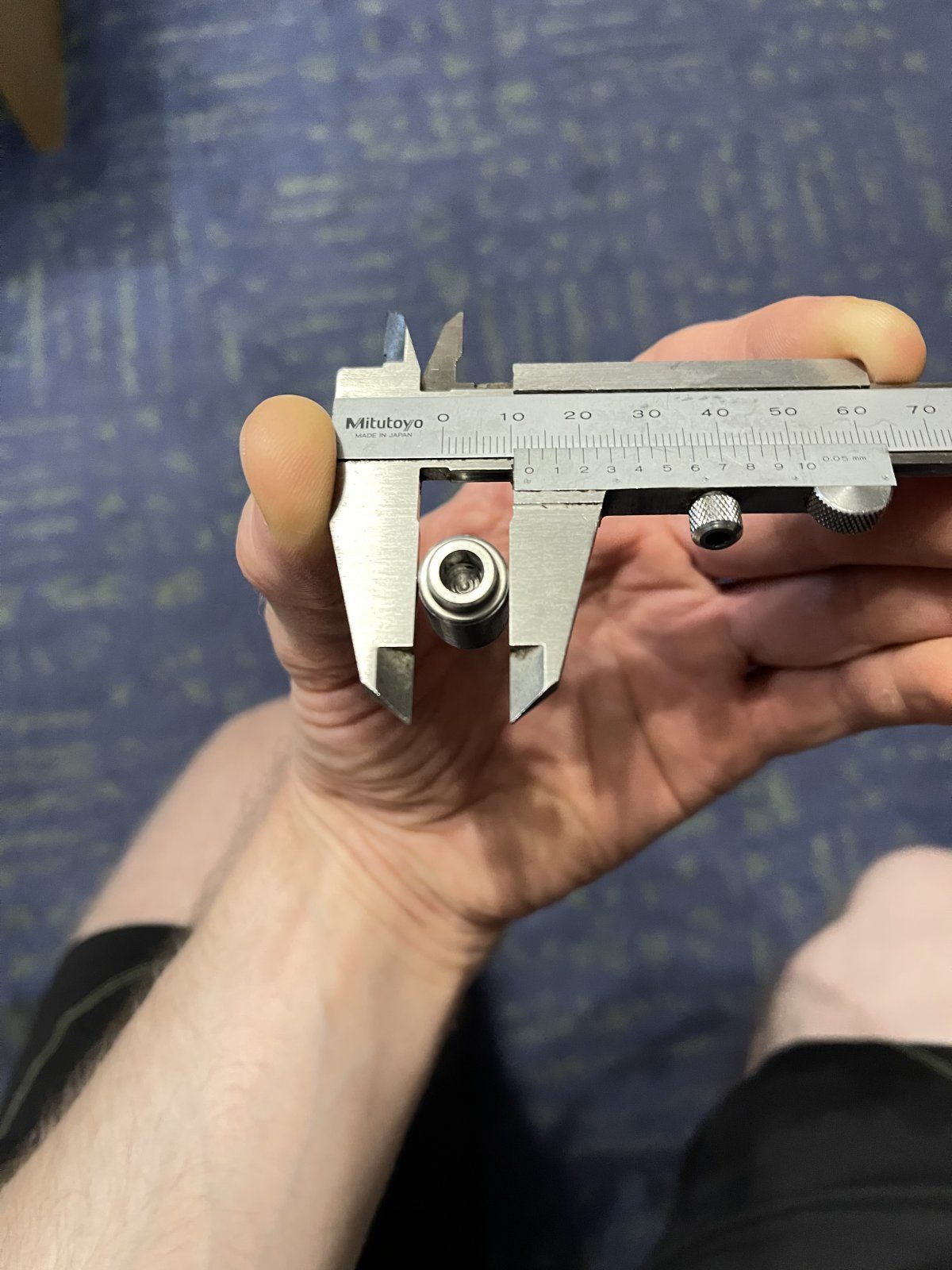

Werde später mal die Steigung mit dem Messschieber messen und der Tabelle vergleichen, dann hätte die Nachwelt zumindest mal ein Maß (mit ziemlicher Sicherheit sind es aber keine 1,27mm!).



[kawamaha]

Wegen dem ständigen Knarzen der Dinger, sind die auch rausgeflogen bei mir ️
Werde später mal die Steigung mit dem Messschieber messen und der Tabelle vergleichen, dann hätte die Nachwelt zumindest mal ein Maß (mit ziemlicher Sicherheit sind es aber keine 1,27mm!).

UNEF 1/2" hat 28 Gänge pro Inch, das sind 0,907mm Steigung...



[senkaeugen]

UNEF 1/2" hat 28 Gänge pro Inch, das sind 0,907mm Steigung...

Ich messe ca. 0,8-0,85mm pro Gang, die metrische 0,8er Lehre passt auch auf den ersten 2-3 Windungen. 20 Windungen haben ca. 17,3mm.
Also könnten die 0,907mm schon hinkommen und werden das auch höchstwahrscheinlich sein



[kawamaha]

Ich messe ca. 0,8-0,85mm pro Gang, die metrische 0,8er Lehre passt auch auf den ersten 2-3 Windungen. 20 Windungen haben ca. 17,3mm.
Also könnten die 0,907mm schon hinkommen und werden das auch höchstwahrscheinlich sein

20 Windungen auf 17,3mm wären 29 W. auf 25,4mm, das sollte schon passen...



[pannenharry]

Vielen Dank für die Infos.
Wenn das mit dem Knarzen häufiger vorkommt, installiere ich mir auch die Standardbuchsen.
Als Hobbyfahrer werde ich die geringere Reibung eh nicht merken.



[schnitti]

Ich habe mir in 2021 mal ein Set Gewindebohrer + Schneideisen in 1/2-28 UNEF bei Ebay gekauft und die Abdrückschraube aus Messing selbst nachgebaut. Funktioniert so wie vorgesehen.
