Schaltauge Gewindebuchse einpressen

[milhouse]

Hallo,

leider ist mein Schaltwerk aus dem Schaltauge ausgerissen. Hab es auch schon ein paar mal wieder zuschweißen und neues Geinde reinschneiden lassen, etc....

Leider ist das Schaltauge von einem Elan-Rahren und es ist absolut nirgends mehr zu bekommen.

Ich habe den Tip bekommen von hinten eine Einpress-Gewindebuchse ins Schaltauge zu schlagen (M10 Feingewinde) und dann halt das Schaltwerd dort reinzuschrauben.

a) Funktioniert das so und
b) wo krieg is diese verflixte Buchse her, kann sie nirgends finden.

Danke und Mfg
Milhouse



[karsten reincke]

wenn NUR das Gewinde im Schaltauge defekt ist, bieten sich HELICOIL-Gewindeeinsätze an. Ich habe mir die mal im Internet besorgt( für einen anderen Zweck ), ich habe gegoogelt, die genaue Seite weiß ich nicht mehr.
K.



[wusel58]

Schau mal in den Brügelmann Katalog, Seite 420....die haben die ausgefallensten Schaltaugen (allerdings auch ausgefallene Preise).....und außerdem bieten die auch ein repair Kit fürs Gewinde an...


http://www.bruegelmann-shop.de/shop/pdf/show.php4?page=420&UserID=1e4c82f6896dc342634fb2347e23c05b



[Kayn]

da gibts stahlgewindebuchsen, die kosten nicht die welt.

schau nur mal bei ebay und so

gewinde repairkits/helicoil einsätze sind übertrieben und lohnen sich nicht wirklich, bei dem ganzen entstehenden kosten und aufwand.



[milhouse]

wenn NUR das Gewinde im Schaltauge defekt ist, bieten sich HELICOIL-Gewindeeinsätze an.

Die Schraube vom Schaltwerk ist ja relativ kurz, und da wo es festgeschraubt wird, ist es schon auch leicht ausgeschlagen. Meinst es ginge trotzdem?



[milhouse]

da gibts stahlgewindebuchsen, die kosten nicht die welt.

schau nur mal bei ebay und so

gewinde repairkits/helicoil einsätze sind übertrieben und lohnen sich nicht wirklich, bei dem ganzen entstehenden kosten und aufwand.

Werd ich mal schauen, danke!

Schau mal in den Brügelmann Katalog, Seite 420....die haben die ausgefallensten Schaltaugen (allerdings auch ausgefallene Preise).....und außerdem bieten die auch ein repair Kit fürs Gewinde an...

Ja sieht ganz gut aus, aber hast recht der Preis ist stattlich. Aber wenn ich nix anders finde, werd ich das wohl nehmen müssen....

Danke!



[Mad-Line]

M10 x 1.0 sollte die frage gleich kommen



[Kayn]

Werd ich mal schauen, danke!

so etwas war gemeint:

http://cgi.ebay.de/7361-Gewindeeinsatz-fuer-Schaltauge-f-Stahlrahmen_W0QQitemZ140094345915QQihZ004QQcategoryZ77613QQrdZ1QQssPageNameZWD1VQQcmdZViewItem

grüß dich recht lich



[Mad-Line]

genau sowas funktioniert eigentlich sehr gut nur brauchst du dazu meine ich eine speziellen bohrer größe bin mir nicht sicher bei den hülsen liegt bei uns zumindest immer einer dabei.



[swiss]

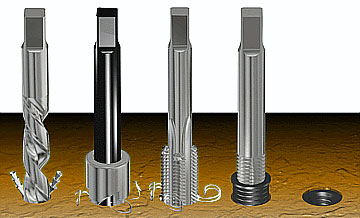

sowas:

ist geiler.



[milhouse]

so etwas war gemeint:

http://cgi.ebay.de/7361-Gewindeeinsatz-fuer-Schaltauge-f-Stahlrahmen_W0QQitemZ140094345915QQihZ004QQcategoryZ77613QQrdZ1QQssPageNameZWD1VQQcmdZViewItem

grüß dich recht lich

Ahhh, perfekt. Danke!!



[milhouse]

genau sowas funktioniert eigentlich sehr gut nur brauchst du dazu meine ich eine speziellen bohrer größe bin mir nicht sicher bei den hülsen liegt bei uns zumindest immer einer dabei.

Wird das nicht einfach von hinten ins Schaltauge gepresst? Oder muß ich da noch was aufbohren??



[Mad-Line]

das gewinde wird ausgebohrt und das loch sollte möglichst genau sein (deswegen der bohrer) sonst kippt die buchse und hält nicht.



[Mad-Line]

@ swiss ja das stimmt das zeug ist geil aber ich bin mir nicht sicher ob es da die gewinde steigung gibt und außerdem ist das set ******* teuer.



[Kayn]

sowas:

ist geiler.

und das klappt auch gut bei einem durchgehendem gewinde mit gerade mal 6 gewindegängen ?



[Hot Carrot]

so etwas war gemeint:

http://cgi.ebay.de/7361-Gewindeeinsatz-fuer-Schaltauge-f-Stahlrahmen_W0QQitemZ140094345915QQihZ004QQcategoryZ77613QQrdZ1QQssPageNameZWD1VQQcmdZViewItem

grüß dich recht lich

Nur leider ist das für einen Normalsterblichen einfach zu teuer.

Die sind eher was für Rahmen wo man Das schaltauge nicht wechseln kann.

Heli sollte auch gehen.



[milhouse]

das gewinde wird ausgebohrt und das loch sollte möglichst genau sein (deswegen der bohrer) sonst kippt die buchse und hält nicht.

Ok, schon kapiert. Ich werd mir wahrschl das Ding bei ebay holen, denke mal das paßt schon so. Schaltauge is 10mm stark und der Einsatz 5,85mm wird schon reichen, länger hab ich das Ding nicht gefunden.



[swiss]

und das klappt auch gut bei einem durchgehendem gewinde mit gerade mal 6 gewindegängen ?

Yep. Ausserdem gibt die Inserts kurz und lang. Nicht jedes drop out ist gleich breit.
Sowas hat der Händler normalerweise... .



[Tifftoff]

Ist der Elan-Rahmen aus Stahl? Dann sind die Ausfallenden doch sicher hartgelötet?

So wars zumindest bei meinem Stahlrahmen, meine Ausfallenden wurden damals neu eingelötet.



[milhouse]

Ist der Elan-Rahmen aus Stahl? Dann sind die Ausfallenden doch sicher hartgelötet?

Nein, ist ein Alu-Rahmen mit einem ganz "normalem" austauschbaren Alu-Schaltauge.....



[Tifftoff]

Warum wechselst Du dann nicht einfach das Schaltauge? Da bekommt man doch sicher so ein Ersatzteil, event. nacharbeiten.



[milhouse]

Warum wechselst Du dann nicht einfach das Schaltauge? Da bekommt man doch sicher so ein Ersatzteil, event. nacharbeiten.

Nacharbeiten hab ich schon ein paar mal machen lassen, aber das ist halt bei Alu nicht so leicht und es schlägt immer wieder aus.....

Das Schaltauge kriegt man nirgends mehr, hab sogar in UK und USA angefragt, aber dieses gibts scheinbar nicht mehr. Is halt blöd weil Elan die Rahmen nicht mehr produziert und da auch keine Ersatzteile mehr hat.



[Hot Carrot]

Nacharbeiten hab ich schon ein paar mal machen lassen, aber das ist halt bei Alu nicht so leicht und es schlägt immer wieder aus.....

Das Schaltauge kriegt man nirgends mehr, hab sogar in UK und USA angefragt, aber dieses gibts scheinbar nicht mehr. Is halt blöd weil Elan die Rahmen nicht mehr produziert und da auch keine Ersatzteile mehr hat.

Hast du ein Pic vom Schaltauge, vielleicht hat ja jemand was passendes.



[swiss]

Das würd ich meinen, Elan hat ja nicht selber produziert.



[milhouse]

Das würd ich meinen, Elan hat ja nicht selber produziert.

Stimmt nicht ganz, Elan hat sehr wohl selbst produziert, in Slowenien. Hatte sogar mal die Möglichkeit mir das alles anzuschauen.

Hier mal ein Pic, sorry hab nix besseres. Würd mich zwar wundern, aber vielleicht hat ja jemand eins.....
