Reba Sl 26er Zugstufe reparieren

[Juergenodenwald]

Hallo zusammen. An meiner guten alten Reba SL läßt sich die Zugstufe nicht mehr einstellen.
Hase oder Schnecke...egal. immer Hase.. Habe mal einen großen Service gemacht...es war kaum noch Öl drin.
Nur am Lockout. Alles neu befüllt. Von vorne..links oben 123ml, links unten 5ml, rechts oben 5ml,rechts unten 5ml. So hatte ich aus der RockShox Tabelle raus gelesen.
Hoffe ich habe alles richtig gemacht.
Noch Tipp dazu?

Danke schon mal



[---]

Noch Tipp dazu?

Du hast rechts und links vertauscht. Die 123ml kommen in die Dämpfung. Die Dämpfung ist auf der rechten Seite.



[Juergenodenwald]

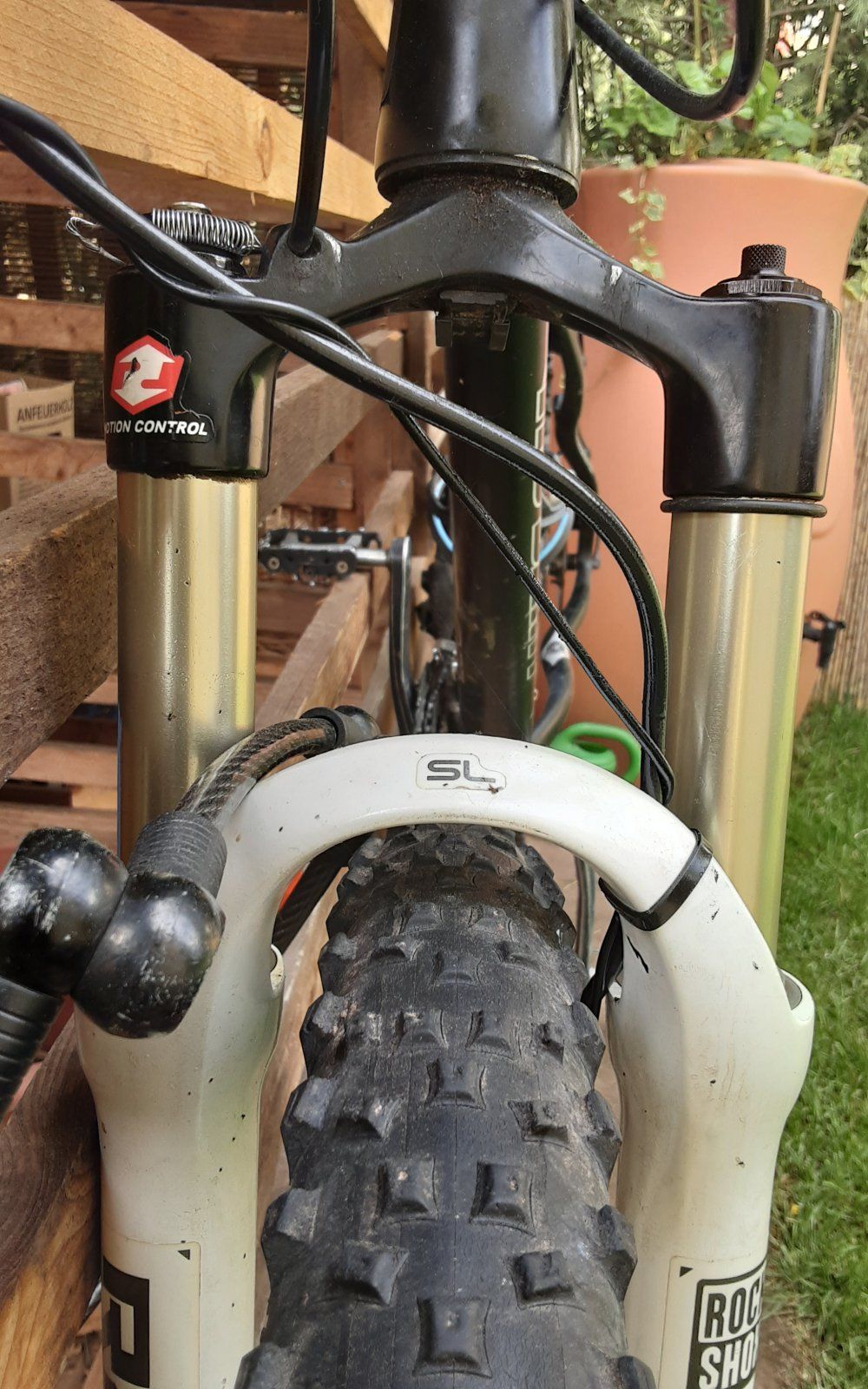

sollte doch stimmen. Von Vorne..links oben ist Motion Control..



[Darth Happy]

Von vorne betrachtet passt das schon.
Also... das Öl verabschiedet sich ja nicht einfach so - die Dichtungen hast du schon mit getauscht, oder?
Das Öl hat die richtige Viskosität?
Ich weiß, das sind doofe Fragen, aber ausschließen kann man ja nix.



[---]

sollte doch stimmen. Von Vorne..links oben ist Motion Control..



[Juergenodenwald]

Öl extra neu gekauft..und extra Spezialfett für die Abstreifer rechts u links...Fett hält noch Jahre. Hab auch schon vor Wochen an gleichen Gabel Model an anderem Bike gleiche Wartung gemacht. Da war gar kein Öl mehr vorhanden und oben rechts nur noch Klumpen im Deckel. Ja statt 500 wohl 5000h. Da ist jetzt alles ok.
Komme aber mit der Funktion nicht zurecht. Die Zugstufe ist wohl im Unterteil der Gabel montiert..verbindet sich das bei Montage mit Motion Control??Wie bekommt Motion Control das Öl her..
KA Wie genau die Funktion da ist.was passiert mechanisch wenn ich unten drehe..



[qlaus]

Die Zugstufe ist wohl im Unterteil der Gabel montiert..verbindet sich das bei Montage mit Motion Control??

Bin nicht sicher, ob ich richtig verstehe, was du meinst.

Hier gibt es einen recht hilfreichen Faden mit Schemata Link



[memphis35]

Wie bekommt Motion Control das Öl her..

Von vorne..links oben 123ml

Motion Control = Druckstufe / unten ist die Zugstufe . Das sind zwei verschiedene Paar Schuhe die aber beide die selben Füße ( die 123ml ÖL ) benützen.



[Juergenodenwald]

Hallo. Danke für die Antworten. Denke letzte Antwort deckt meiner Vermutung.
Könnte es sein dass sich die Zugstufe nicht mit dem Motion Control verbindet?
Kann ich das prüfen? Oder gibt's ne andere Lösung.
Und wie ist die Funktion..was passiert wenn ich unten Hase Schildkröte vorstelle?
Der Link geht von einem MC Problem aus.. Funktion aber ok, Federweg auch ok.



[memphis35]

Könnte es sein dass sich die Zugstufe nicht mit dem Motion Control verbindet?

Alter , das sind zwei verschiedene Sachen die sich nicht miteinander verbinden.
Die Zugstufe dämpft wenn die Gabel ausfedert.
Das Motion Control ist die Druckstufe welche bein Einfedern wirkt.



[---]

Hase schnell, Schildkröte langsam. ...das lernt man doch schon im Kindergarten. Wenn du dran drehst verstellst du ein Nadelventil.

Zug- und Druckstufe stehen im Öl. Durch das Ein- und Ausfahren der Gabel wird das Öl hin- und hergeschoben und durch die Öffnungen der Dämpfung gepresst.



[Sub-Zero]

Wurde schon beantwortet welches Öl genau eingefüllt wurde (also Oben auf der Dämpfungsseite)?



[Juergenodenwald]

Das selbe wie in der anderen Gabel..die funktioniert..

Hase schnell, Schildkröte langsam. ...das lernt man doch schon im Kindergarten. Wenn du dran drehst verstellst du ein Nadelventil.

Zug- und Druckstufe stehen im Öl. Durch das Ein- und Ausfahren der Gabel wird das Öl hin- und hergeschoben und durch die Öffnungen der Dämpfung gepresst.

Kindergarten..na ja. Normale Funktion kenn ich schon...
Druckstufe im Öl..ok. Hab ich ja rein gefüllt..aber Zugstufe steht auch im Öl?.. wie kommt das Öl von oben runter?..
Wie schon mal erwähnt ne Funktion Erklärung.?.was passiert wenn ich Zugstufe vorstelle.. In der Gabel??
Nadelventil macht was...



[---]

was passiert wenn ich Zugstufe vorstelle.. In der Gabel??

Hab ich geschrieben.

wie kommt das Öl von oben runter?..

Warum sollte es das machen müssen?



[dsquared0815]

Normale Funktion kenn ich schon...

Und das ohne den Aufbau der Gabel zu kennen?
In dem oben verlinkten Thread mit der lustigen Animation des defekten Standrohrboden ist in jeder Abbildung die Zugstufe zu sehen.
Dann erübrigen sich auch alle deiner weiteren Fragen.



[spetznas]

Und das ohne den Aufbau der Gabel zu kennen?
In dem oben verlinkten Thread mit der lustigen Animation des defekten Standrohrboden ist in jeder Abbildung die Zugstufe zu sehen.
Dann erübrigen sich auch alle deiner weiteren Fragen.

Da ist es aber relativ egal welche Gabel oder aufbau du nimmst wenn zu wenig öl in der Dämpfung ist funktioniert sie auch nicht.



[memphis35]



[on any sunday]

Das rechte "Ende" an der Stange ist die Zugstufe. Nadelventil regelt die Durchlussmenge des Öls.



[Edith L.]

Hase schnell, Schildkröte langsam. ...das lernt man doch schon im Kindergarten. Wenn du dran drehst verstellst du ein Nadelventil.

Man gut, dass es nicht Hase und Igel sind, da gewinnt nämlich der Igel!
