Problem mit Sr Suntour Steckachse mit Q Loc

[dehein2]

Hallo zusammen,

ich habe gerade mein Vorderrad ausgetauscht und die Steckachse macht etwas Probleme. ie hat vorher blockiert und wollte nicht mehr. Ich habe Sie dann geöffnet und da fehlt doch eine Feder, oder?
Würde die Feder dorthin gehören wo der Pfeil ist?

Kann mir jmd. sagen was für eine Feder benötigt wird?

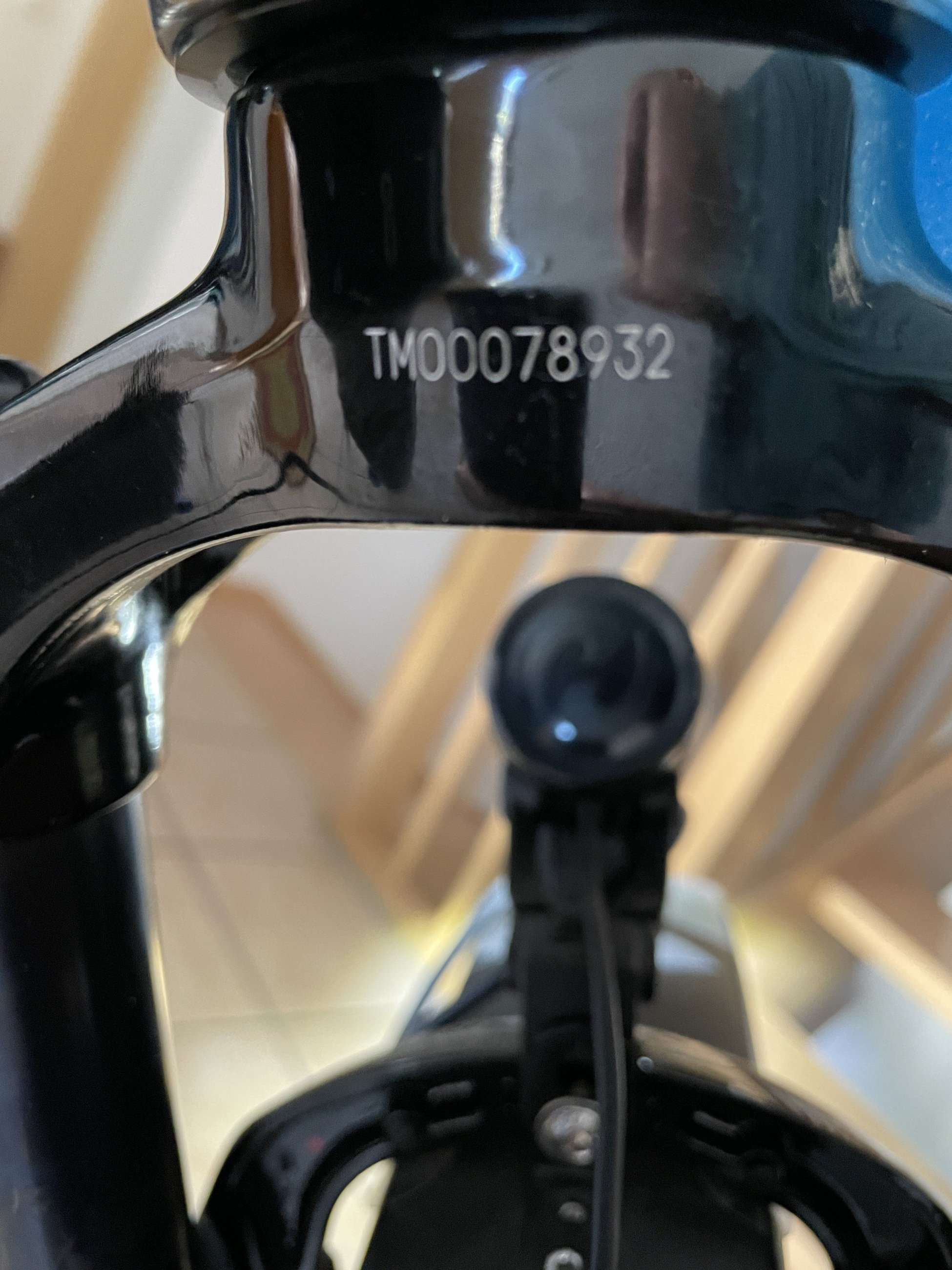

Oder ansonsten, woher weiß ich welche Steckachse ich als Ersatz benötige? Gabel müsste diese sein:
https://www.srsuntour.com/de/search/SN/?SerialNo=TM00078932&submit=

--> 15QLC32-110 ?
So hundert 100% * passet es nicht zu den A=150mm https://www.bike-discount.de/de/suntour-q-loc-2-steckachse-komplett [Fotos am Ende]. Es sind ehr ~147

Vielen Dank



[Jan_1968]



[dehein2]

Danke. Aber das Video beschreibt ja nur aus/einbau. Nicht wie es intern aussieht, bzw. welche Achse ich für meine Gabel benötige



[on any sunday]

Du hast Boost, das sind 110 mm und eine Raidon34. Das ergibt genau eine Möglichkeit im Link vom bike discount. Wer misst, misst Mist.



[dehein2]

ja daher die 15QLC32-110. mich wunderte nur, dass die Maße nicht genau stimmen.. aber gut



[Jan_1968]

Das Video sollte nur der Hinweis darauf sein, dass keine Feder fehlt...



[dehein2]

Achso, aber sicher? Wie soll denn der Mechanismus ohne Feder funktionieren?

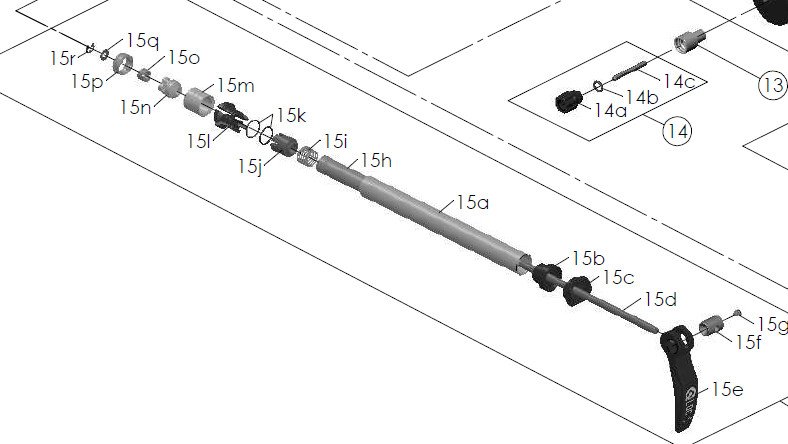

Ich habe in der Zwischenzeit noch diese Zeichnung bei Suntour gefunden:



[Jan_1968]

Nein, wenn sie bei dir nicht in oder unter 15j vorhanden ist, bin ich nicht sicher...



[dehein2]

Die 15QLC32-110 ist da, passt., Und die Feder (15i) fehlte.



[sharky]

Immer wenn ich feststellen, dass dieses Konstrukt an der Stelle völlig fehlt am Platz ist und bei jeder FMEA mit bausch und Bogen durchfallen müsste, kommen ein paar und prügeln verbal los. Bein lesen dieses threads bin ich mal wieder froh, ganz normale Gewinde an der Achse zu haben
