[gelöst] Womit Schaltzugklemmhülse befestigen?

[NotCompatible]

Hallo zusammen.

Bin gerade dabei ein Fahrrad zu reparieren.
Drehgriffschaltung (Sturmey Archer Schaltgriff Drehgriff 5-Gang rechts Schaltzug 1900 mm Twist Shifter ) ist da und soll gewechselt werden.
Am Ende des Schaltzuges wird eine Klemmhülse befestigt - die gibt es für 50 Cent pro Stück online.

Aber mit welchem Werkzeug * wird sie befestigt?



[kreisbremser]

eine endkappe kannst du bei vorhandenem feingefühl mit seidenschneider, kombizange usw. festklemmen/-pressen. manche haben eine billige abisolierzange/ crimpzange zur hand... https://www.duden.de/_media_/full/A/Abisolierzange-201020320055.jpg
hier in nicht ganz günstig. https://www.knipex.de/index.php?id=1216&L=0&page=group_detail&parentID=&groupID=1438



[GeneralStone]

Es geht auch eine günstige Hülsenzange



[Heiko_Herbsleb]

Pro-Tipp:
Schmeiß erstmal vom alten Zug das Stück mit der Klemmhülse nicht weg. Laß aber genügend Innenzug dran um mit einer Notlösung dieses Stück wieder nutzen zu können.

Wenn Du kein Werkzeug * findest um diesen Inselaffensche$$erott wieder ans Schalten zu bringen verrate ich Dir wie die Notlösung funktioniert.
Mach dafür schon mal ein Foto im montierten Zustand auf dem man aber auch die (M5) Einstellschraube an der "Außenseite" vom Löffel erkennen kann.



[memphis35]

Mit so einer Crimpzange https://www.amazon.de/Knipex-97-21-...F8&qid=1551773003&sr=8-1&keywords=97+21+215+C *



[boxy]

Ich nehme immer Seitenschneider, aber habe das ja auch Jahrelang bei Adernendhülsen damals so gemacht

Verlöten geht ja fast nimmer, wäre aber das beste



[Heiko_Herbsleb]

Extra Pro-Tipp:

Besorg eine Seilzugbefestigungslasche.

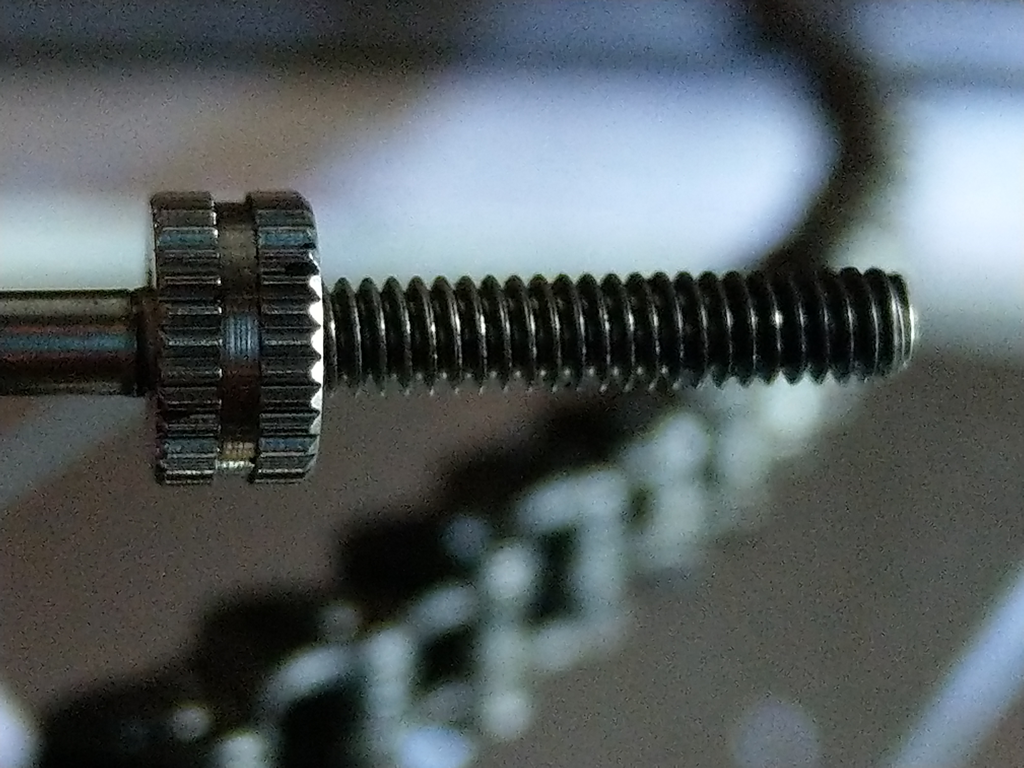

Das Gewinde am Zugkettchen ist wohl bei den InselaffenschaltungsnaRben überall das gleiche.
Bei der hier kannst Du den Zug halt außerhalb der Gewindehülse klemmen. Genügend Freigang sollte das Teil innerhalb des Löffelhalters eigentlich haben.



[NotCompatible]

Mit so einer Crimpzange https://www.amazon.de/Knipex-97-21-...F8&qid=1551773003&sr=8-1&keywords=97+21+215+C *

Die Crimpzange habe ich mir jetzt bestellt. Danke für den Link.

Meine von gestern Abend
https://www.amazon.de/gp/product/B00FBPVL0M/ *
(teurer, weniger Funktionen, schlechte Bewertung wegen Flugrost) habe ich storniert.



[NotCompatible]

Pro-Tipp:
Mach dafür schon mal ein Foto im montierten Zustand auf dem man aber auch die (M5) Einstellschraube an der "Außenseite" vom Löffel erkennen kann.

Kann ich machen - vom aktuellen Zustand mit der alten Schaltung + Seilzug. Wird aber erst sehr spät, weil ich Spätschicht habe.



[NotCompatible]

Ich nehme immer Seitenschneider

Da bin ich mir nicht sicher ob es danach fest sitzt. Hab ich die ganzen Jahre aber immer so bei den Endkappen vom Bowdenzug gemacht.

Verlöten geht ja fast nimmer

Da fehlt mir das Werkzeug * und die Erfahrung. Deshalb nehme ich dann lieber die Crimpzange.



[memphis35]

Ich nehme immer Seitenschneider, aber habe das ja auch Jahrelang bei Adernendhülsen damals so gemacht

Verlöten geht ja fast nimmer, wäre aber das beste

Das ist keine normale Adernendhülse sondern mit diesem Teil wird die Schaltung betätigt und muß auf Zug schon was abkönnen .



[NotCompatible]

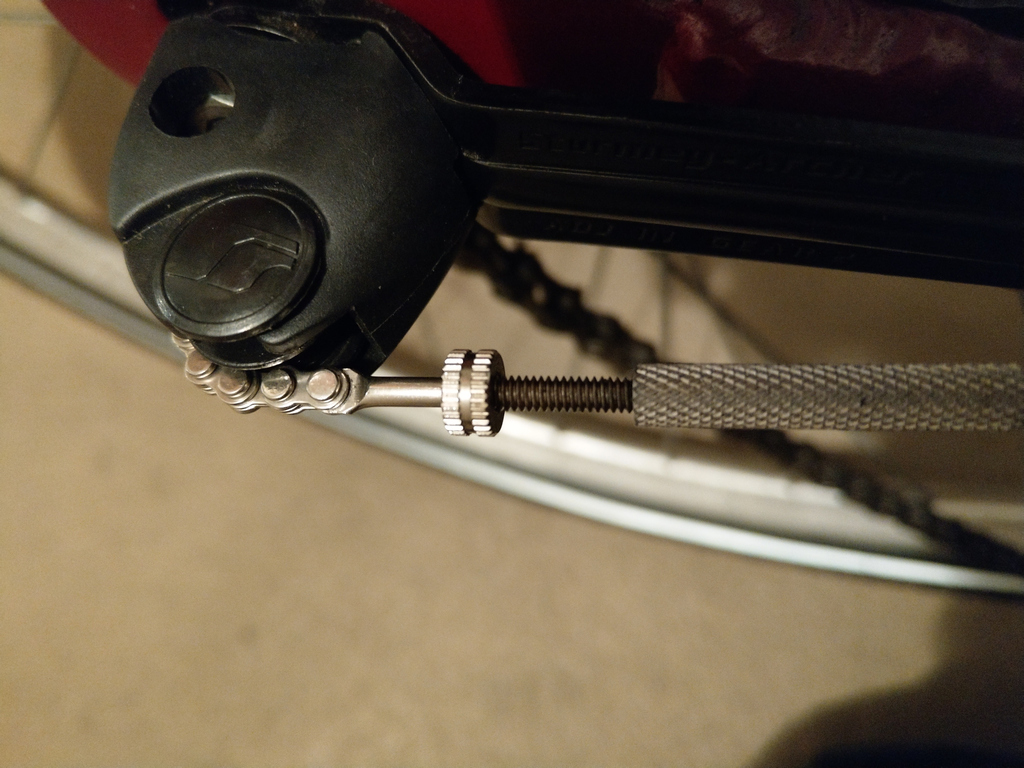

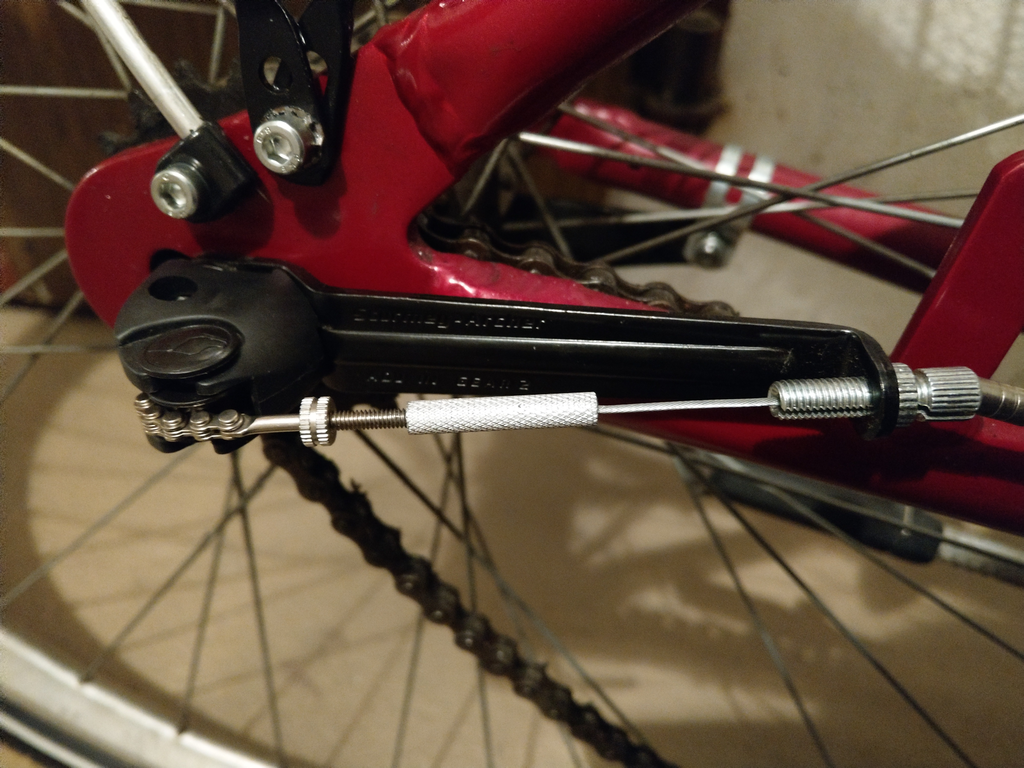

Mach dafür schon mal ein Foto im montierten Zustand auf dem man aber auch die (M5) Einstellschraube an der "Außenseite" vom Löffel erkennen kann.

Morgen müsste das Werkzeug * ankommen, dann werde ich das Ersatzteil einbauen. Falls es nicht klappt, melde ich mich nochmal im Forum.

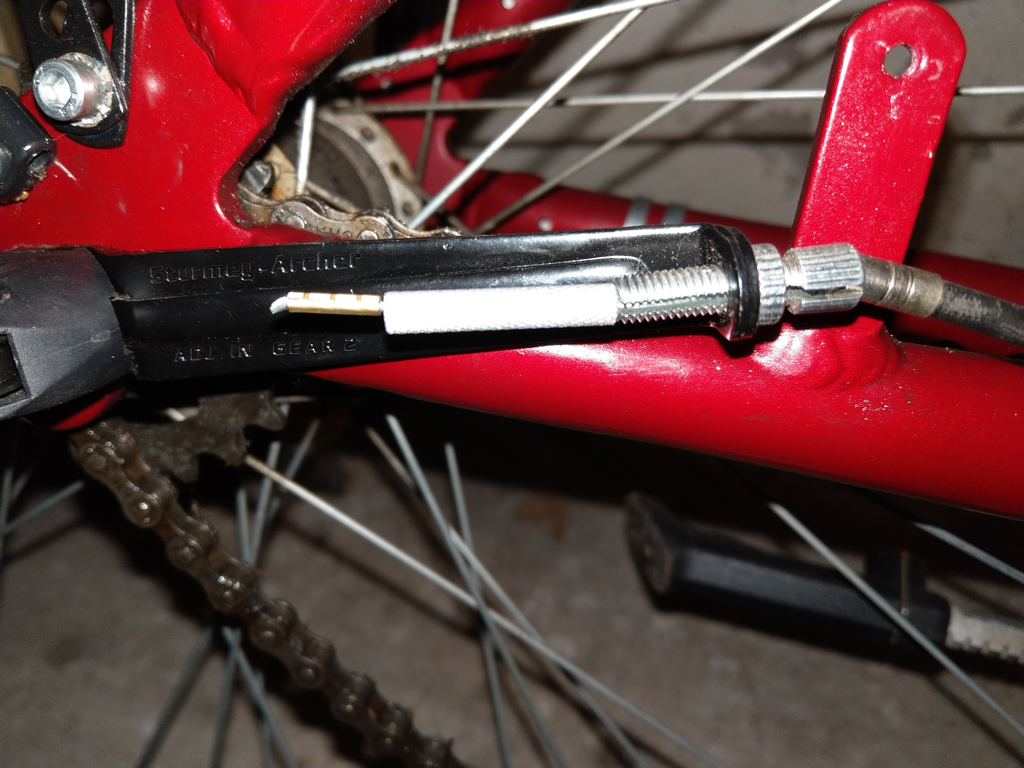

Lade trotzdem schon mal die Fotos der Originalbauteile hoch.

Ich danke euch allen für die Hilfe!



[NotCompatible]

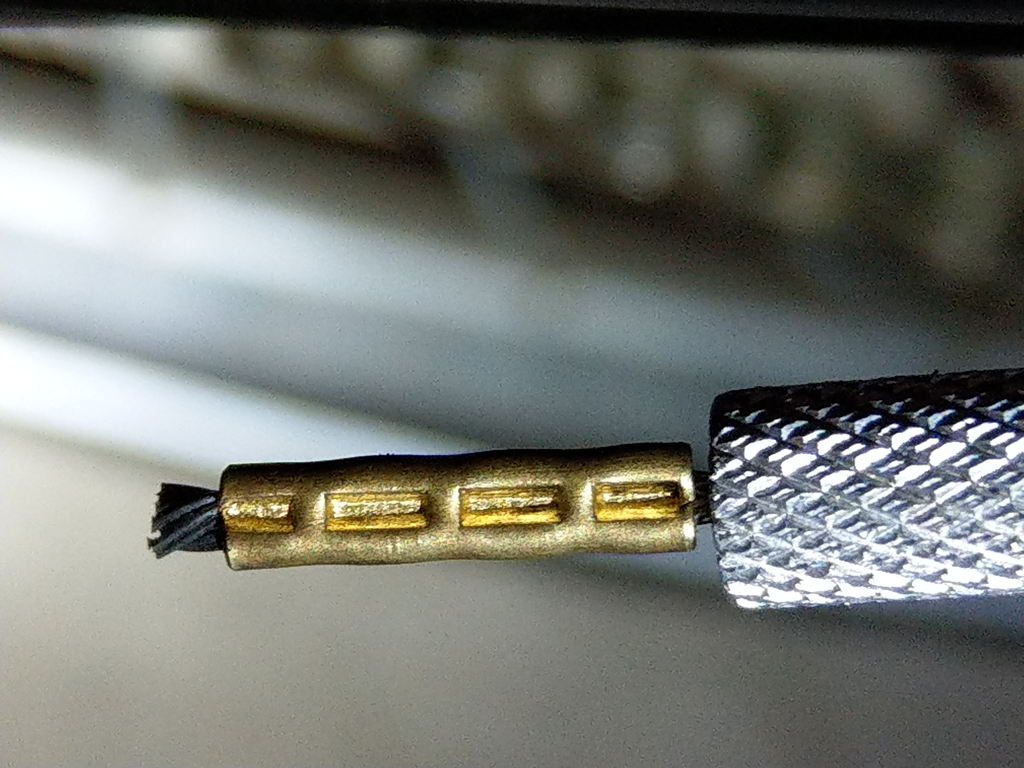

Die Schaltzugklemmhülse (Zugdurchmesser 1,1 mm) passt natürlich nicht auf den Schaltzug. :-(

Bestellt hatte ich den Artikel (20 €):
https://www.amazon.de/Sturmey-Archer-Drehgriff-Schalthebel-Nabenschaltung/dp/B077N84V2T/ *
+ Werkzeug * und Hülsen für 30 €

Und hier ist ich alles dabei für 16 €:
https://www.amazon.de/Sturmey-Archer-Verschieber-HSJ952-schwarz/dp/B077QN9R64/ *



[Heiko_Herbsleb]

Schlag Dir aus'm Kopf das Gegenstück vom Zugkettchen wieder hin zu bekommen.
Selbst wenn Du die richtige Klemmhülse findest, einfach nur breitdrücken issnich .

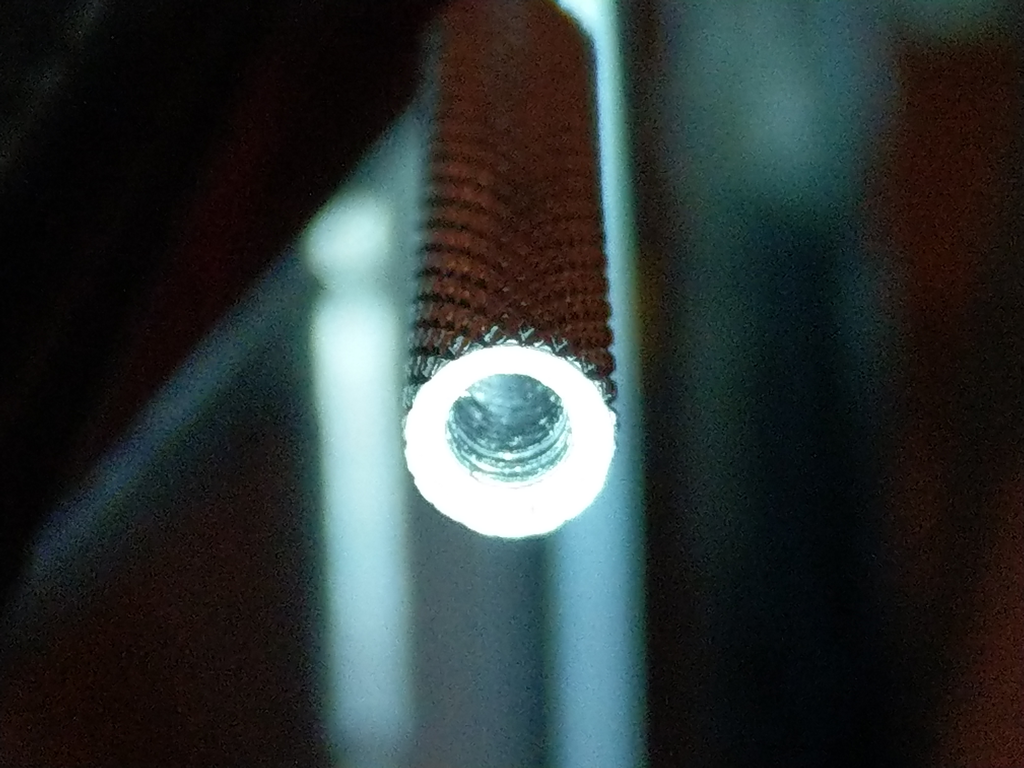

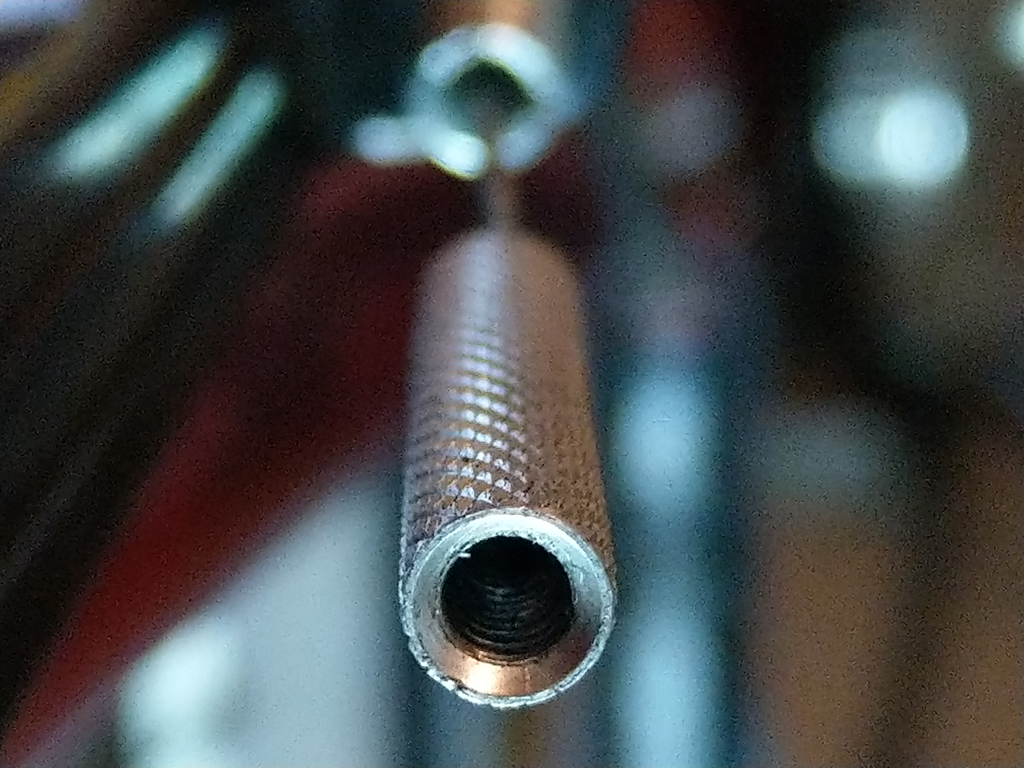

Die muß schon so gepresst werden wie original. Sonst paßt se auch wieder nicht in die Gewindehülse.

Die von mir gezeigte mir außenliegender Klemmung bekommste wahrscheinlich sicher "im Löffelhalter" unter. Im augenblicklichen Zustand kannste ja noch die Einstellschraube entweder kürzen oder weiter rausdrehen.

Wenn alle Stricke reißen:
Das letzte Stück "alten Schaltzug" nicht wegwerfen.
Die Stellschraube weit rausdrehen (oder kürzen). Damit schaffst Du Platz unmittelbar hinter Gewindehülse neuen und alten Schaltzug mit eine Lüsterklemme (die sollte aber eine Klemmschutzeinlage haben) verbinden.
Ist nicht wirklich schön und vor allem auch frickelig, funktioniert aber klaglos ...
Die Abdeckung über den Löffelhalter läßt das Erscheinungsbild (wegen der Lüsterklemme) in der Bedeutungslosigkeit verschwinden.



[.MK.]

Ich hab' mir aus einer alten Beißzange eine Hülsenzange gebastelt: Einfach die Schneide stumpf schleifen...
